Introduzione
Definizione
La cache è una memoria relativamente piccola e veloce, che generalmente si trova tra la memoria principale (RAM) e la CPU (Unità Centrale di Elaborazione) e funziona come un buffer che memorizza i dati e le istruzioni più recentemente utilizzati.
Info di Base
Le cache, anche piccole, hanno un grade impatto nel migliorare le performance di sistema.
La CPU prima di accedere alla RAM controlla se i dati di cui ha bisogno sono già presenti all’interno della cache.
Serve mantenere consistenza tra Cache e RAM, questo vuol dire che ogni volta che un contenuto nella cache è modificato allora deve essere modificata anche la su “versione” in RAM.
La cache è invisibile sia al programmate (anche in assembler) che al sistema operativo, infatti è completamente gestita dall’hardware.
Nota: Anche se il sistema operativo non può vedere la cache, può comunque disabilitare il caching e inoltre può decidere la politica di scrittura, ad esempio Linux non la spegne mai e utilizza sempre write-back.
Struttura

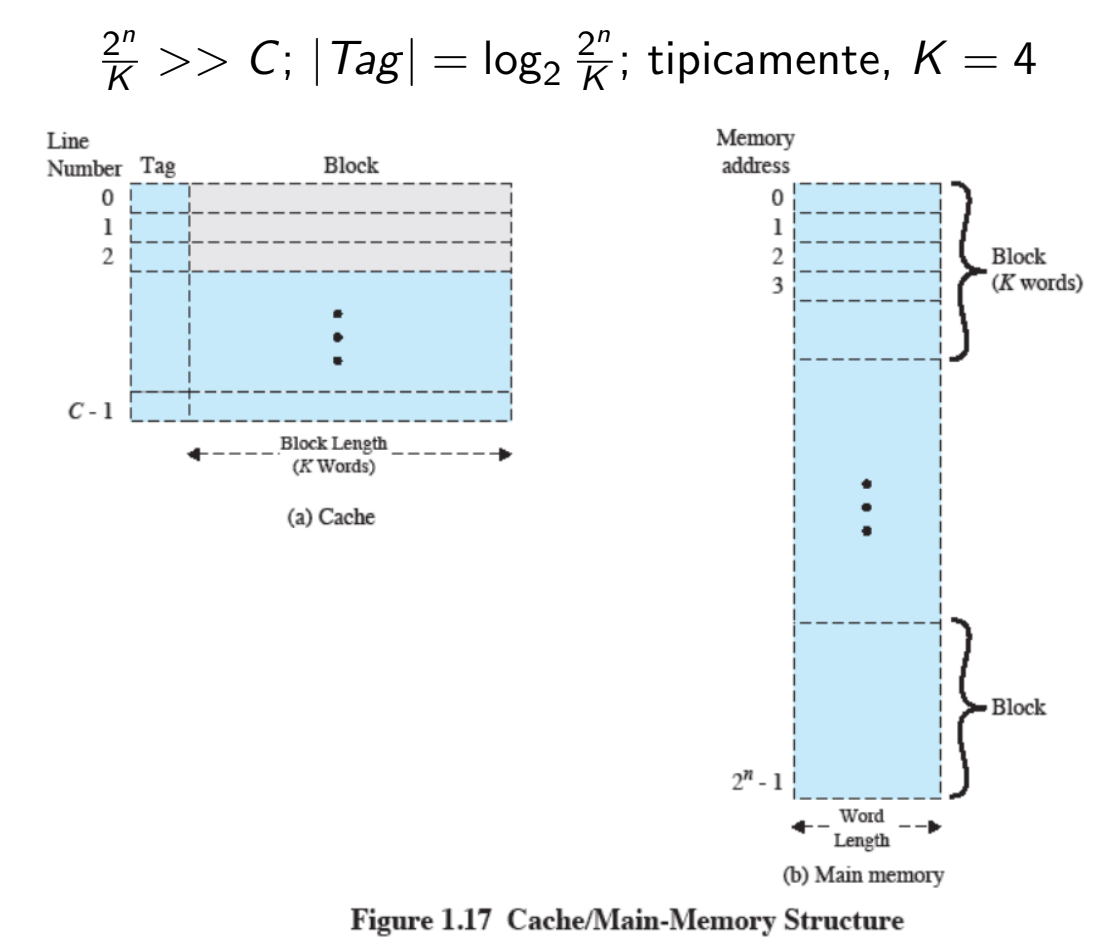

Data una memoria RAM parla con indirizzi di memoria disponibili, suddivisi in blocchi di dimensione (il numero di parole in un blocco).
Una memoria cache avrà in numero di blocchi (C) molto minore al numero di blocchi della RAM (). Questo significa che non tutti i blocchi della RAM possono essere memorizzati nella cache contemporaneamente.
Per questo motivo viene utilizzato il Tag, un identificatore che indica quale blocco di memoria RAM è attualmente memorizzato nella cache. Quindi il numero di bit nel Tag deve essere sufficiente per rappresentare tutti i blocchi della memoria RAM.
Per questo otteniamo che:
Misura dei Blocchi
Avere dei blocchi di dimensione più grande, potrebbe sembrare una cosa positiva infatti, teoricamente aumenta la probabilità di successo di accesso (HIT), dato che:
- Quando si aumenta la dimensione del blocco, si tende a memorizzare più dati in un singolo accesso.
- Questo significa che se un programma richiede un dato, è probabile che richieda anche dati adiacenti (località dei riferimenti).
- Quindi, se il blocco è più grande, è più probabile che i dati richiesti siano già presenti nella cache.
Però in pratica avere dei blocchi troppo grandi può essere uno svantaggio, infatti:
- Occupazione di Spazio: Blocchi più grandi occupano più spazio per ogni linea, riducendo il numero di linee memorizzabili nella cache.
- Aumento delle Rimozioni di Blocchi Utili: Meno linee disponibili portano a rimozioni più frequenti, aumentando il rischio di sovrascrivere blocchi utili.
- Aumento dei Miss Complessivi: Con meno linee e più rimozioni, diminuisce la probabilità che i dati siano già in cache, aumentando i miss.
Funzionamento
Procedimento Lettura
Algoritmi di Rimpiazzamento
Determina in che modo scegliere quale blocco va rimpiazzato, tipicamente si usa l’algoritmo LRU (Least Recently Used) che rimpiazza il blocco usato meno recentemente ovvero il più vecchio presente in Cache.
Politiche di scrittura
Una politica che stabilisce quando e come le modifiche nella cache vengono propagate alla memoria principale; definisce se aggiornare la memoria immediatamente o ritardare l’aggiornamento e come tenere traccia dei blocchi modificati.
Write-through: - ogni modifica a un blocco in cache viene immediatamente scritta anche in memoria principale.
- Pro: memoria sempre aggiornata.
- Contro: molte scritture, aumentano il traffico nel bus.
Write-back - le modifiche restano in cache e vengono scritte in memoria principale solo quando il blocco viene rimpiazzato (serve un bit “dirty” per ogni blocco modificato).
- Pro: minimizzare le operazioni di scrittura per ridurre latenza e traffico sul bus.
- Contro: la memoria principale può essere incoerente rispetto alla cache fino a quando i blocchi modificati non vengono scritti indietro.
Cache Gerarchica
Solitamente non esiste soltanto una cache all’interno della cpu ma ci sono i più cache alcune più piccole e veloci e altre più grandi ma più lente.
Sistemi multi core
Nei sistemi multicore, solitamente, è presente una o più cache per ogni core, e poi una cache generale.
