Protocolli del Livello Collegamento

Introduzione

Quando si utilizzano collegamenti broadcast, ovvero mezzi di comunicazione condivisi tra vari host, c’è il rischio che nello svolgimento di comunicazioni in parallelo avvengano collisioni.

Per risolvere questo problema sono stati creati dei protocolli che regolano le trasmissioni sul canale condiviso.

Protocollo di accesso multiplo ideale

Dato un canale broadcast con velocità di R bps, un protocollo di accesso multiplo ideale è strutturato in questo modo:

1. Quando un nodo deve inviare dati dispone di un tasso trasmissivo pari a R bps
2. Quando M nodi devono inviare dati questi dispongono di un tasso trasmissivo pari a R/M bps
3. Il protocollo è decentralizzato, ovvero non ci sono nodi master e non c’è sincronizzazione dei clock

Classificazione

I protocolli MAC (Multiple Access Connection) possono essere suddivisi in tre categorie:

Channel Partitioning

• TDMA (Time Division Multiple Access)
• FDMA (Frequency Division Multiple Access)
• CDMA (Code Division Multiple Access)

Random Access

• ALOHA
• Slotted ALOHA
• CSMA (Carrier Sense Multiple Access)
  • CSMA/CD (collision detection)
  • CSMA/CA

Controlled Access (taking-turn)

Nei protocolli a rotazione ciascun nodo ha il suo turno per trasmettere, chi deve trasmettere di più però avrà turni più lunghi.

• Reservation
• Polling
• Token passing

Channel Partitions Protocols

Nei protocolli a suddivisione del canale il canale è diviso in “parti più piccole” di tempo, frequenza o codice, poi queste parti vengono associate ai nodi per un utilizzo esclusivo, assicurando che non avvengano collisioni.

TDMA (Time Division Multiple Access)

In questi protocolli assegnamo diversi intervalli di tempo ai nodi per comunicare, ogni nodo avrà il suo intervallo. Se uno slot non viene utilizzato allora rimane inattivo.

Il tasso trasmissivo di questa tipologia di protocolli è R/N bps, dove:

• R è il rate ovvero la velocità di trasmissione espressa in bit al secondo (bps)
• N è il numero di nodi, ovvero il numero di suddivisioni del collegamento

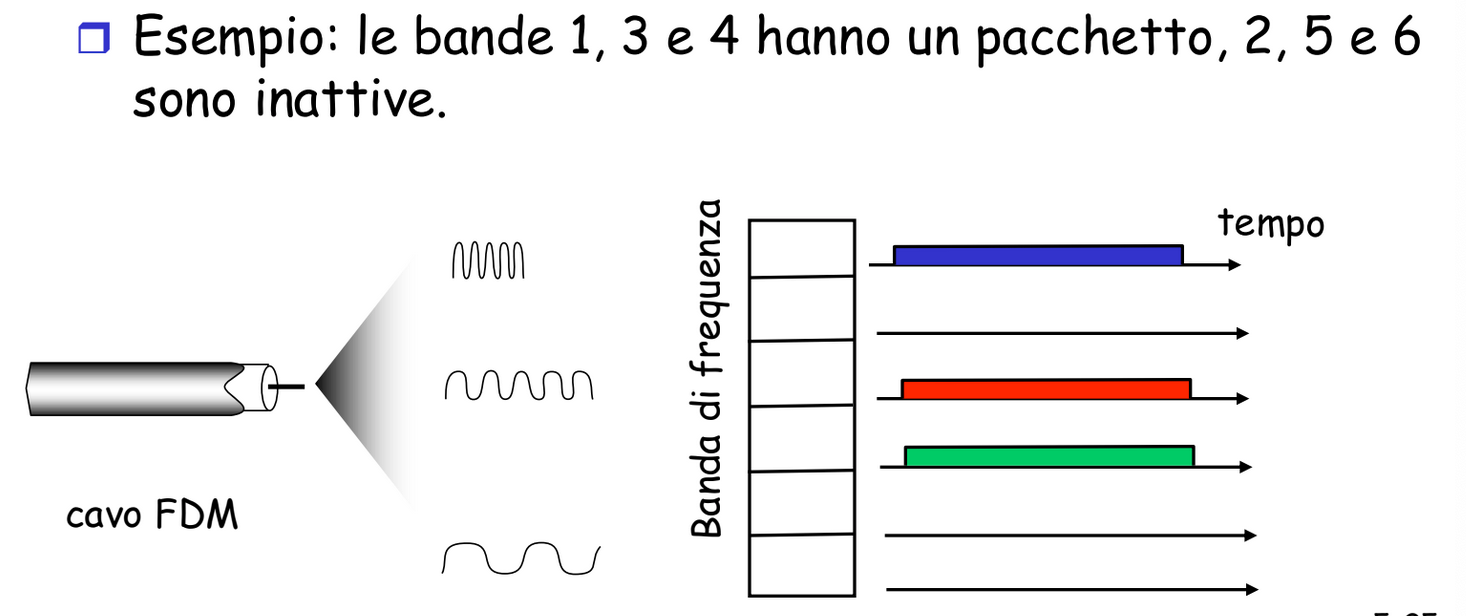

FDMA (Frequency Division Multiple Access)

Suddividono il canale in bande di frequenza, a ciascun nodo è assegnata una banda di frequenza prefissata.

Random Access Protocols

Ogni nodo non ha controllo sugli altri, quando deve inviare segue delle procedure definite dal protocollo per decide se può spedire o no.

Questi protocolli sono detti ad accesso casuale, perché:

• Non è specificato un tempo nel quale il nodo deve trasmettere
• Non ci sono regole su quale sarà il prossimo nodo a trasmettere

Questo significa avviene una contesa del canale, ovvero i nodi competono tra loro per accedere al mezzo trasmissivo.

Può avvenire che due nodi trasmettano contemporaneamente generando una collisione, per questo è importante che sia specificato come:

• Rilevare le collisioni
• Definire come ritrasmettere il segnale se si è verifica una collisione

ALOHA

È stato il primo protocollo ad accesso casuale proposto, fu sviluppato nelle Hawaii negli anni 70 per permettere la comunicazione delle isole mediante una LAN wireless (è però possibile utilizzare qualsiasi mezzo).

L’ALOHA “puro” si basa su questo funzionamento:

1. Ogni stazione può trasmettere ogni qual volta ha frame da inviare.
2. Il ricevente invia un ACK se riceve correttamente il frame, altrimenti non non risponde.
3. Se il mittente non riceve l’ACK entro un timeout allora deve ritrasmettere.
4. Se due nodi ritrasmettono contemporaneamente si verifica una collisione, allora si attende altro tempo random detto backoff prima di effettuare la ritrasmissione.
5. Dopo un numero massimo di tentativi Kmax​ un nodo interrompe i suoi tentativi di rinvio e prova più tardi.

Timeout

Il timeout equivale al massimo ritardo di propagazione di round-trip (andata del frame e ritorno dell’ack) tra le due stazioni più lontane ($2T_p$).

Back-off

Dopo che è stata confermata una collisione, il mittente aspetta il tempo di back-off($T_B$) prima di rinviare il frame, la casualità aiuta a ridurre la probabilità di ottenere una nuova collisione.

Il tempo di back-off $T_B$ è un valore scelto casualmente che dipende dal numero k di trasmissioni fallite.

$$T_B=R\cdot T_{fr}$$

Dove:

• $k=\text{Numero tentativi}$

• $R\in [0,2^k-1]$ (valore “random”)

• $T_{fr}=\text{tempo x invio di frame}$

• $K_{max}=15$

Esempio

Le stazioni in una rete wireless ALOHA sono a una distanza massima di 600 km. Supponendo che i segnali si propaghino a 3 × 108 m/s, troviamo:

$$T_p=(600\cdot 10^3)/(3\cdot 10^8)=2\text{ms}$$

Quindi per K = 2 l’intervallo di R è {0,1,2,3}. Ciò significa che $T_B=R\cdot T_{fr}$ può essere 0,2,4 o 6 ms sulla base del risultato della variabile casuale R.

NON DOVREBBE ESSERE COSI?????

• grandezza frame = C

• Rate di invio = RA

• Tempo di trasmissione = T_fr = C/RA

• K = 2

• R = [0, 2^2-1] = [0, 3] = {0,1,2,3}

• T_B = R * T_fr

Tempo di vulnerabilità

Il tempo di vulnerabilità è intervallo nel quale il frame è a rischio di collisioni e è uguale a:

$$\text{Tempo di vulnerabilitaˋ}=2T_{fr}$$

Dove $T_{fr}$ è il tempo di trasmissione di un frame.

Il frame trasmesso a t si sovrappone con la trasmissione di qualsiasi altro frame inviato in [t-1,t+1].

Efficenza (Throughput)

L’efficienza è definita come la frazione di slot vincenti in presenza di un elevato numero N di nodi attivi, che hanno sempre un elevato numero di pacchetti da spedire.

Assumiamo che

• tutti i frame hanno la stessa dimensione
• ogni nodo ha sempre un frame da trasmettere.

Definiamo che:

• p è la probabilità che un nodo trasmetta un frame
• (1-p) è la probabilità che un nodo trasmetta un frame

Se un inizia a trasmettere nel istante di tempo t0, perché la trasmissione vada a buon fine, nessun altro nodo deve aver iniziato una trasmissione nel periodo [t0-1, t0], tale probabilità è data da $(1-p{)}^{N-1}$ (ovvero la probbailita che nessuno dei restanti n-1 trasmetta).

Allo stesso modo nessun nodo deve iniziare a trasmettere nel tempo [t0, t0+1], e la probabilità di questo evento è ancora $(1-p{)}^{N-1}$.

• La probabilità che un nodo trasmetta con successo è dunque $p(1-p{)}^{2(N-1)}$
• La probabilità che ogni nodo abbia successo è$N\cdot p(1-p{)}^{2(N-1)}$

Per calcolare l’efficenza supponiamo di avere un infinito numero di nodi e calcoliamo:

$$\underset{N\to \infty }{\lim }N\cdot p(1-p{)}^{2(N-1)}=\frac{1}{2e}=0.18$$

Quindi otteniamo che il Il throughput non è R ma $0.18\cdot R\text{ bps}$.

Slotted ALOHA

Un modo per aumentare l’efficienza di ALOHA consiste nel dividere il tempo in intervalli discreti, ciascuno corrispondente ad un frame time ($T_{fr}$).

I nodi devono essere sincronizzati tra loro, ovvero devono essere d’accordo nel confine degli intervalli, questo è realizzabile utilizzando un attrezzatura speciale che mette un breve segnale all’inizio di ogni intervallo.

Funzionamento

Prima di tutto dobbiamo fare delle assunzioni:

• Tutti i frame hanno la stessa dimensione.
• Il tempo è suddiviso in slot, questi equivalgono al tempo di trasmissione di un frame.
• I nodi possono iniziare la trasmissione soltanto all’inizio di uno slot.
• I nodi sono sincronizzati.
• Se in uno slot ci sono delle collisioni di pacchetti allora i nodi coinvolti rilevano l’evento prima del termine dello slot.

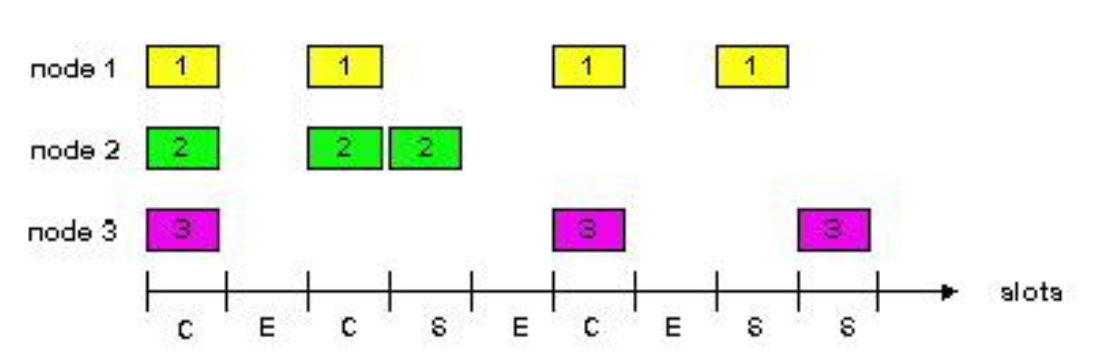

Adesso vediamo il funzionamento, un nodo prima di spedire un pacchetto attende l’inizio di uno slot e:

• Se non si verificano collisioni il nodo può trasmettere un nuovo pacchetto allo slot successivo.
• Se si verificano collisioni allora il nodo ritrasmette con probabilità p il pacchetto negli slot successivi.

Vantaggi e Svantaggi

I vantaggi sono:

• Consente a un singolo nodo di trasmettere continuamente pacchetti alla massima velocità del canale.
• l tempo di vulnerabilità si riduce a un solo slot ($T_{fr}$).

Gli svantaggi sono:

• Una certa frazione degli slot presenterà collisioni e di conseguenza andrà “sprecata”
• Un’alta frazione degli slot rimane vuota, quindi inattiva.

Efficenza (Throuhgput)

Dati N nodi con pacchetti da spedire, ognuno trasmette i pacchetti in uno slot con probabilità p.

• La probabilità di successo di un dato nodo è $p(1-p{)}^{n-1}$
• La probabilità che ogni nodo abbia successo è $N\cdot p(1-p{)}^{n-1}$

Per calcolare l’efficenza supponiamo di avere un infinito numero di nodi e calcoliamo:

$$\underset{N\to \infty }{\lim }N\cdot p\cdot (1-p{)}^{N-1}=\frac{1}{e}=0.37$$

Quindi otteniamo che il Il throughput non è R ma $0.37\cdot R\text{ bps}$, questo significa che nel caso migliore solo il 37% degli slot svolge un lavoro utile.

CSMA (Carrier Sense Multiple Access)

Il protocollo CSMA sta pre “Carrier Sense Multiple Access” ovvero “Accesso Multiplo a rilevazione della portante” e prima di trasmettere effettua i seguenti controlli:

• Si pone in ascolto prima di trasmettere (listen before talk).
• Se rileva che il canale è libero, trasmette l’intero pacchetto.
• Se il canale sta già trasmettendo, il nodo aspetta un altro intervallo di tempo.

Utilizzando questo tecnica possono ancora avvenire collisioni, infatti il ritardo di propagazione fa sì che due nodi potrebbero non rilevare la reciproca trasmissione.

Definition

l tempo di vulnerabilità è uguale al tempo di propagazione di un frame, nota che il tempo di propagazione di un frame è uguale a:

$$\text{Tempo di Trasmissione Frame}+\text{Tempo di Propagazione}$$

Dove:

• Tempo di Trasmissione = Grandezza frame / Velocità Trasmissione
• Tempo di Propagazione = Lunghezza rete / Velocità di Propagazione
• Lunghezza rete = è la distanza tra le due stazioni più lontane tra loro

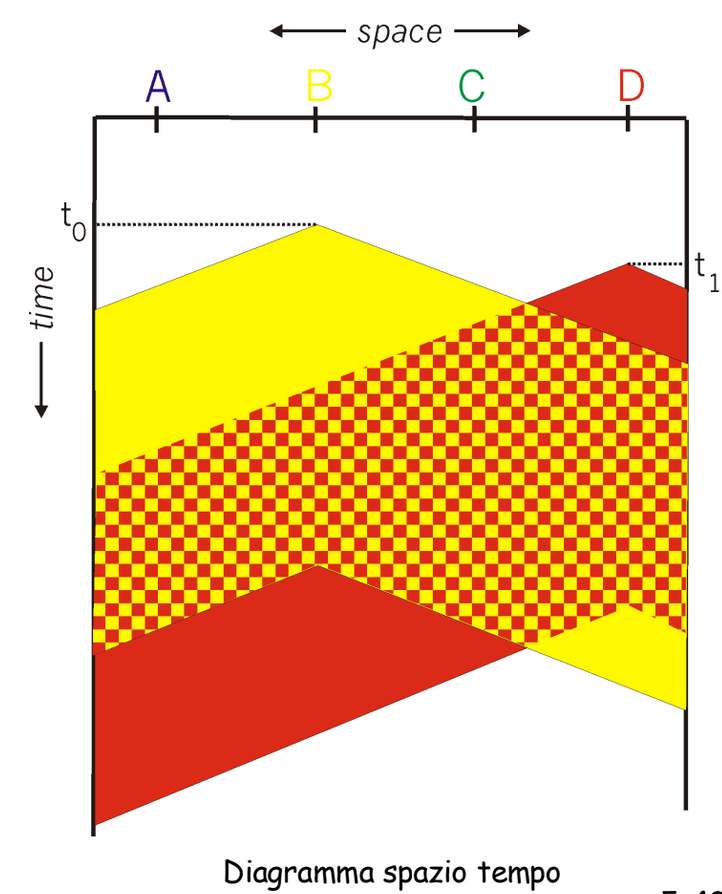

Esempio

Il nodo B all’istante di tempo t0 controlla se il collegamento è occupato da un altra trasmissione, ma non lo è quindi inizia a trasmettere.

Il nodo D nell’istante di tempo t1 controlla se il collegamento è occupato da un altra trasmissione, al tempo t1 dal suo punto di vista il collegamento era libero, ma in realtà anche il nodo B stava trasmettendo quindi si crea una collisione.

Per determinare la probabilità che due avvenga una collisione dobbiamo anche tenere in considerazione la distanza e il ritardo di propagazione.

CSMA/CD (collision detection)

Il CSMA con Collision Detection permette ai nodi di capire se è avventa una collisione:

• Una volta iniziata la trasmissione, il nodo rimane in ascolto sul canale (anche durante la trasmissione)
• Se il nodo rilevata la collisione, annulla la trasmissione.

Rilevazione della collisione:

• Facile nelle LAN cablate.
• Difficile nelle LAN wireless.

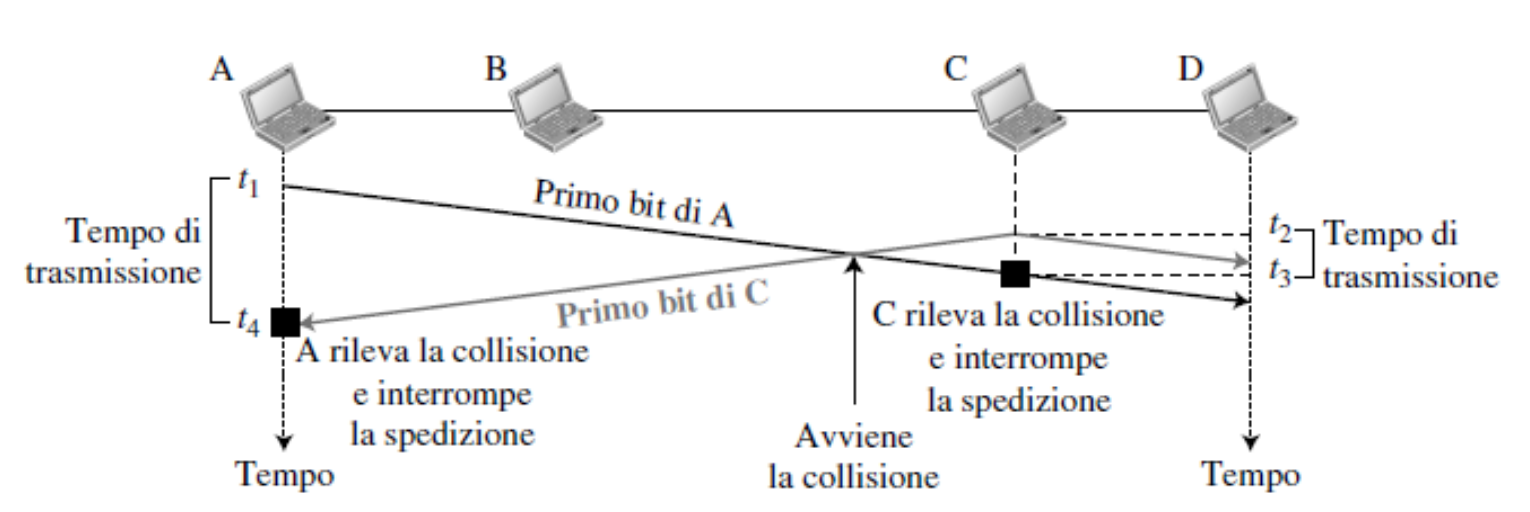

Esempio

1. A ascolta il canale e inizia la trasmissione al tempo t1.
2. C al tempo t2 ascolta il canale (non rileva ancora il primo bit di A) e quindi inizia a trasmettere.
3. Al tempo t3 C riceve il primo bit di A e interrompe la trasmissione perché c’è collisione.
4. Al tempo t4 A riceve il primo bit di C e interrompe la trasmissione perché c’è collisione.

Dimensione Frame

Poiché il Collision Detection funzioni il mittente deve poter rilevare le trasmissione mentre sta trasmettendo ovvero prima di inviare l’ultimo bit del frame.

Per questo Il tempo di trasmissione deve essere almeno due volte il tempo di propagazione:

$$T_{fr}\ge 2T_p$$

Quindi il primo nodo deve essere ancora in trasmissione dopo essere passati $2T_p$.

Esempio

Una rete che utilizza il CSMA/CD ha un Rate di 10Mbps. Se il tempo di propagazione massimo è 25.6μs, qual è la dimensione minima del frame?

Il tempo di trasmissione minimo del frame è: $T_{fr}=2\times T_p=2\times 25.6\mu s=51.2s$

Questo significa, nel peggiore dei casi, che un nodo deve trasmettere per un periodo di 51.2μs per poter rilevare la collisione.

Quindi la dimensione minima del frame invece è:

$$10Mbps\times 51.2\mu s=512bit=64byte$$

Metodi di Persistenza

Esistono tre metodi di persistenza:

• Non persistente
• 1-persistente
• p-persistente

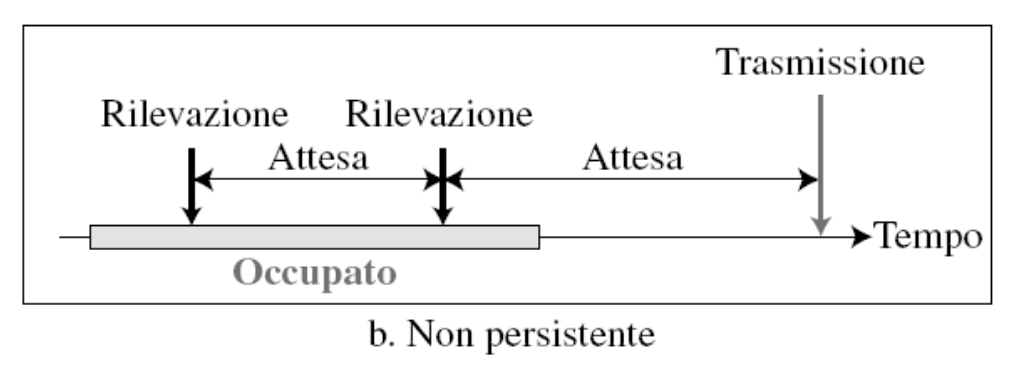

Non persistente

• Se il canale è libero trasmette immediatamente
• Se il canale è occupato attende un tempo random (backoff) prima di riprovare con il carrier sense
• Se c’è collisione effettua backoff (interrompe trasmissione e riascolta dopo un tempo random)

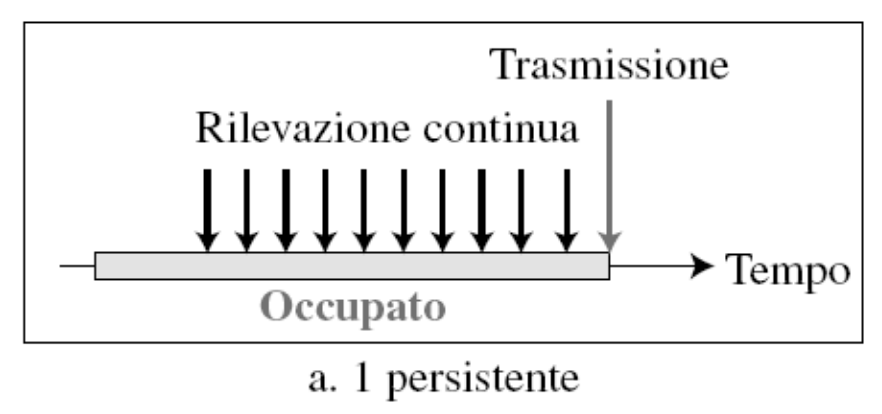

1-persistente

• Se il canale è libero trasmette immediatamente
• Se il canale è occupato continua ad ascoltare (carrier sense continuo), ed invia quando si libera il canale.
• Se c’è collisione effettua backoff (interrompe trasmissione e riascolta dopo un tempo random)

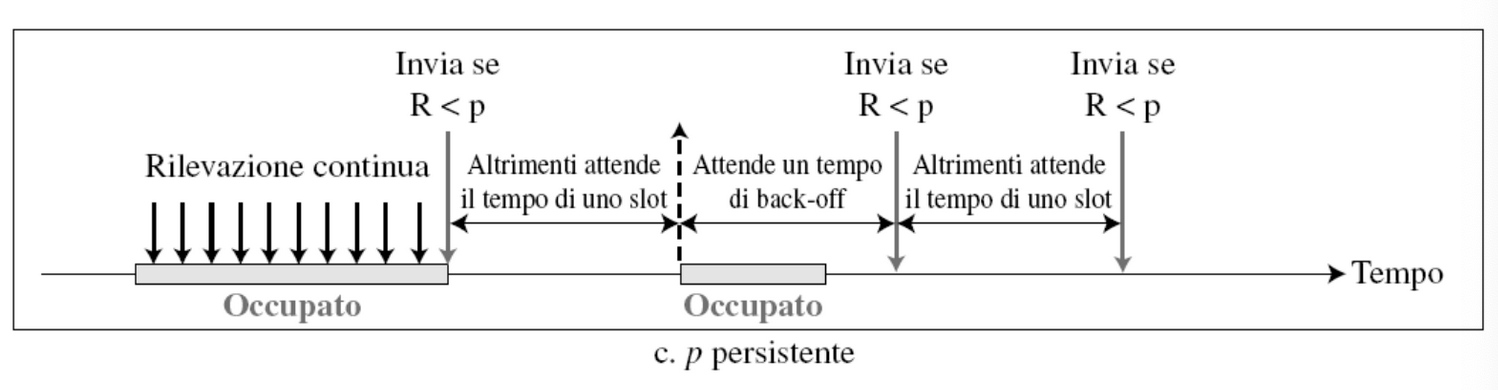

p-persistente

• Se il canale è libero trasmette con probabilità p (non trasmette con probabilità 1-p)
• Se il canale è occupato usa la procedura di backoff (si aspetta un tempo random e si riascolta)
• Se c’è collisione effettua backoff (interrompe trasmissione e riascolta dopo un tempo random)

Efficenza (throughput)

Con il protocollo CSMA/CD quando un solo nodo è in trasmissione può farlo al massimo rate, però se ci sono più nodi a trasmettere ovviamente il throughput è minore.

Nonostante questo il throughput del CSMA/CD è comunque maggiore dell’ALOHA (puro e slotted).

In particolare per il metodo 1-persistente il throughput massimo è del 50%.

Controlled Access Protocols

Fino ad ora abbiamo visto i protocolli di tipo:

• Suddivisione del canale: Nodi condividono il canale equamente, efficientemente con carichi elevati ma inefficiente con carichi non elevati.
• Accesso casuale: Efficienti anche con carichi non elevati (singolo nodo può usare l’intero canale) ma inefficiente con carichi elevati (molte collisioni).

I protocolli ad accesso controllato anche detti controlli a rotazione cercano di realizzare un compromesso tra i precedenti.

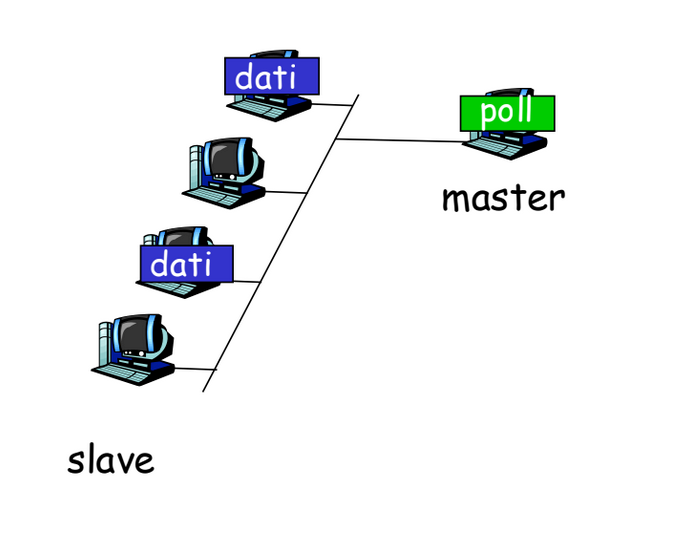

Polling Protocol

C’è un nodo principale che “sonda” gli altri a turno.

Vantaggi:

• Elimina le collisioni
• Elimina gli slot vuoti

Svantaggi:

• Introduce il Ritardo di polling
• Se il nodo principale (master) si guasta, l’intero canale resta inattivo

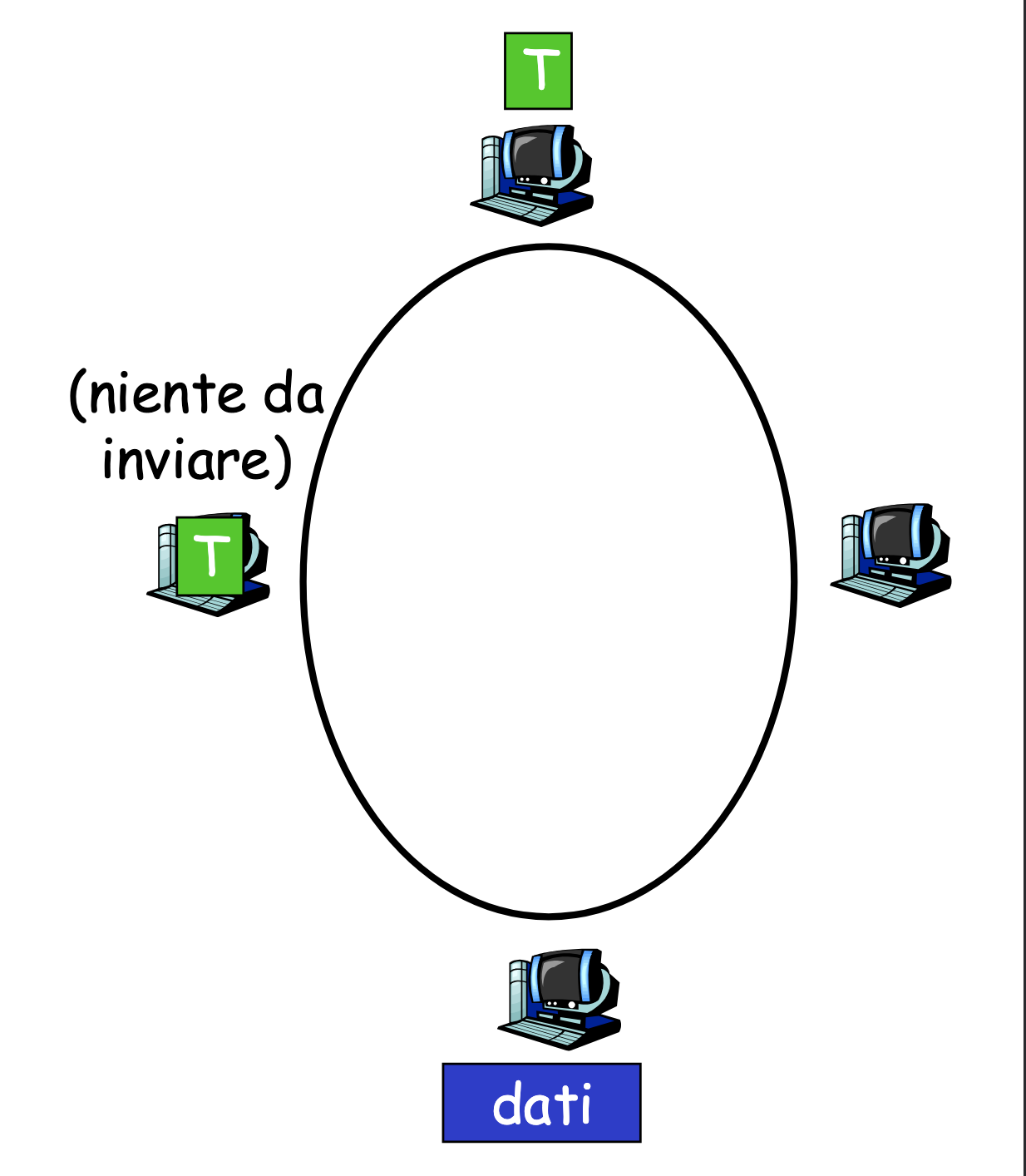

Token-passing Protocol

Un messaggio di controllo (token) circola fra i nodi seguendo un ordine prefissato.

Vantaggi:

• Elimina le collisioni
• Elimina gli slot vuoti
• Decentralizzato
• Altamente efficiente

Svantaggio: il guasto di un nodo può mettere fuori uso l’intero canale.
