Definizione
Uno Shift register è un insieme di Flip Flop in cascata dove l’output di un flip flop è l’input del flip flop successivo, questo permette ai dati di “shiftare” da una posizione alla successiva.
Tutti i registri a caricamento seriale sono di base shift register ma anche un registro a caricamento parallelo, adattando il circuito, può essere uno shift register.
Un registro a caricamento parallelo può è essere usato come shift register posizionando prima di ogni entrata dei Flip Flop un MUX che permetta di selezionare l’entrata parallela (modalità load) o l’uscita del flip-flop precedente come entrata (modalità right shift register).
Esistono Tre tipi di Shift registe:
Right Shift Registers
- Entrata del flip flop è l’uscita del flip-flop precedente.

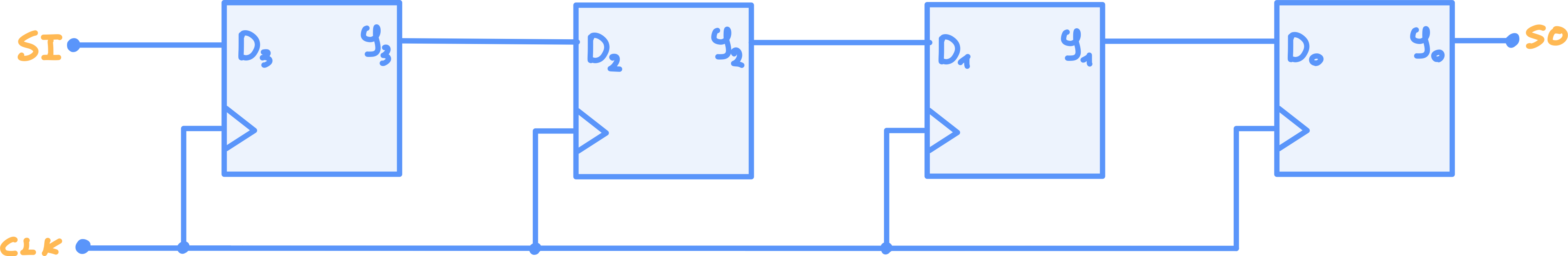

SISO Right Shift Register
Other:
Left Shift Registers
- Entrata del flip flop è l’uscita del flip-flop successivo.

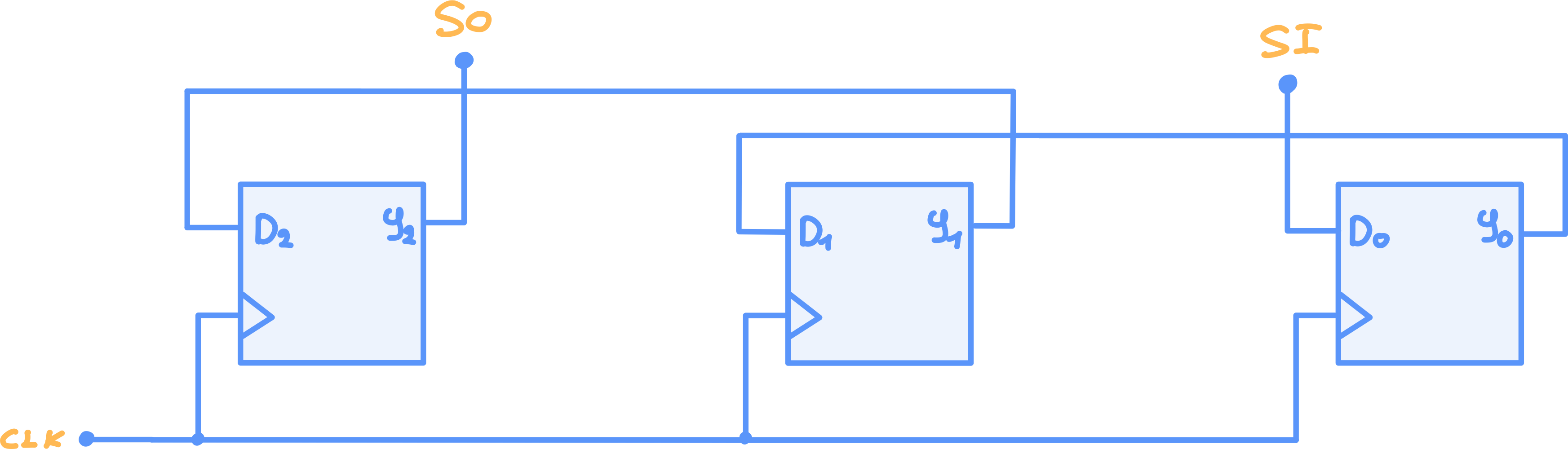

SISO Left Shift Register
Other:
Bidirectional Shift Register
- Posizionare prima dell’entrata dei Flip Flop un MUX che permetta di selezionare l’entrate l’output del flip-flop precedente (modalità right shift) o l’uscita del flip-flop successivo come entrata (modalità left shift).
Circuito
Other:
