Introduzione
Il livello di rete si occupa dell’instradamento dei datagrammi dal mittente al destinatario. A differenza del livello di trasporto che connette due processi, il livello di rete collega due host.
Datagrammi

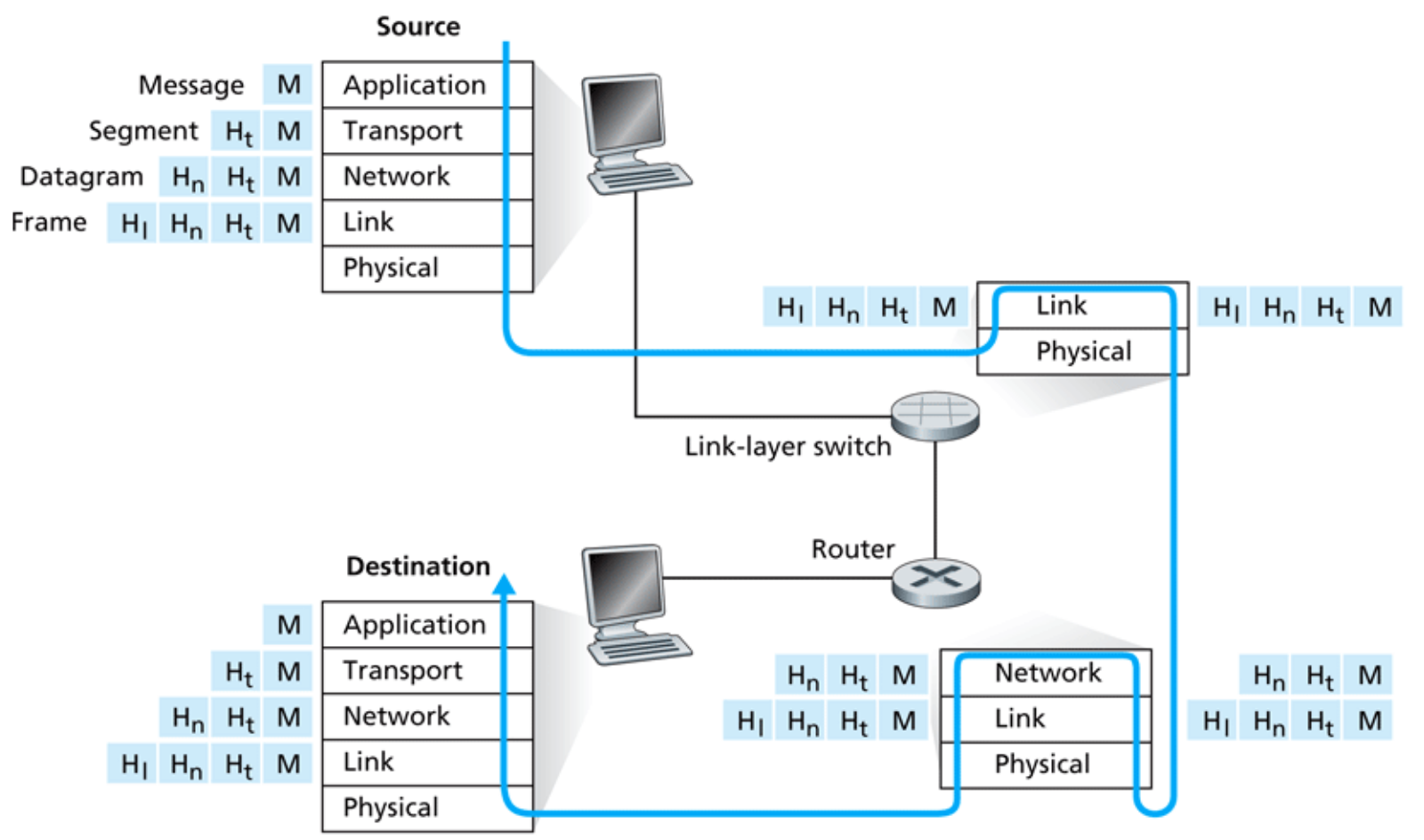

Il livello di rete prende i segmenti del livello di trasporto, e li incapsula trasformandoli in datagrammi . Questi vengono trasmessi al router più vicino facente parte del percorso.
Il datagramma viene instradato fra i vari router fino a raggiungere l’host destinatario, dove viene decapsulato e inviato al livello di trasporto.
Funzioni Chiave (routing and forwarding)
Il livello di Rete si occupa di due funzioni principali:
- Instradamento (routing): processo che determina il percorso seguito dai pacchetti dall’origine alla destinazione.
- Inoltro (forwarding): processo che trasferisce i pacchetti dall’input di un router all’output del router appropriato.
Queste operazioni sono rese possibili attraverso:
- Gli algoritmi di routing utilizzati per create le tabelle di routing (o forwarding table)
- Ogni router ne contiene una e specificano quale collegamento di uscita si deve prendere per raggiungere la destinazione dal forwarding.
Switch e Router
Gli switch e i router sono detti packet switch (commutatore di pacchetto) ovvero dei dispositivi che si occupano di trasferire dati da un’interfaccia di ingresso ad un’interfaccia di uscita in base ai valori presenti nei datagrammi.
Link-layer switch (commutatore a livello di collegamento) - Stabiliscono il percorso in base al campo presente nell’intestazione a livello di collegamento (livello 2). È principalmente utilizzato per collegare singoli computer all’interno di una LAN.
Router - Stabiliscono il percorso in base al campo presente nell’intestazione a livello di rete (livello 3). Riceve un insieme di informazioni (pacchetto) e in base alle tabelle di routing decide quale sarà il prossimo router su cui instradarlo.
Circuit switching vs. Packet switching
- Circuit Switching (rete a circuito virtuale) - È un servizio orientato alla connessione, infatti prima che i datagrammi fluiscano, è necessario che i due sistemi terminali e i router intermedi stabiliscono una connessione virtuale.
- Packet Switching (rete a datagramma) - Non è orientato alla connessione infatti ogni datagramma viaggia in modo indipendente dagli altri.

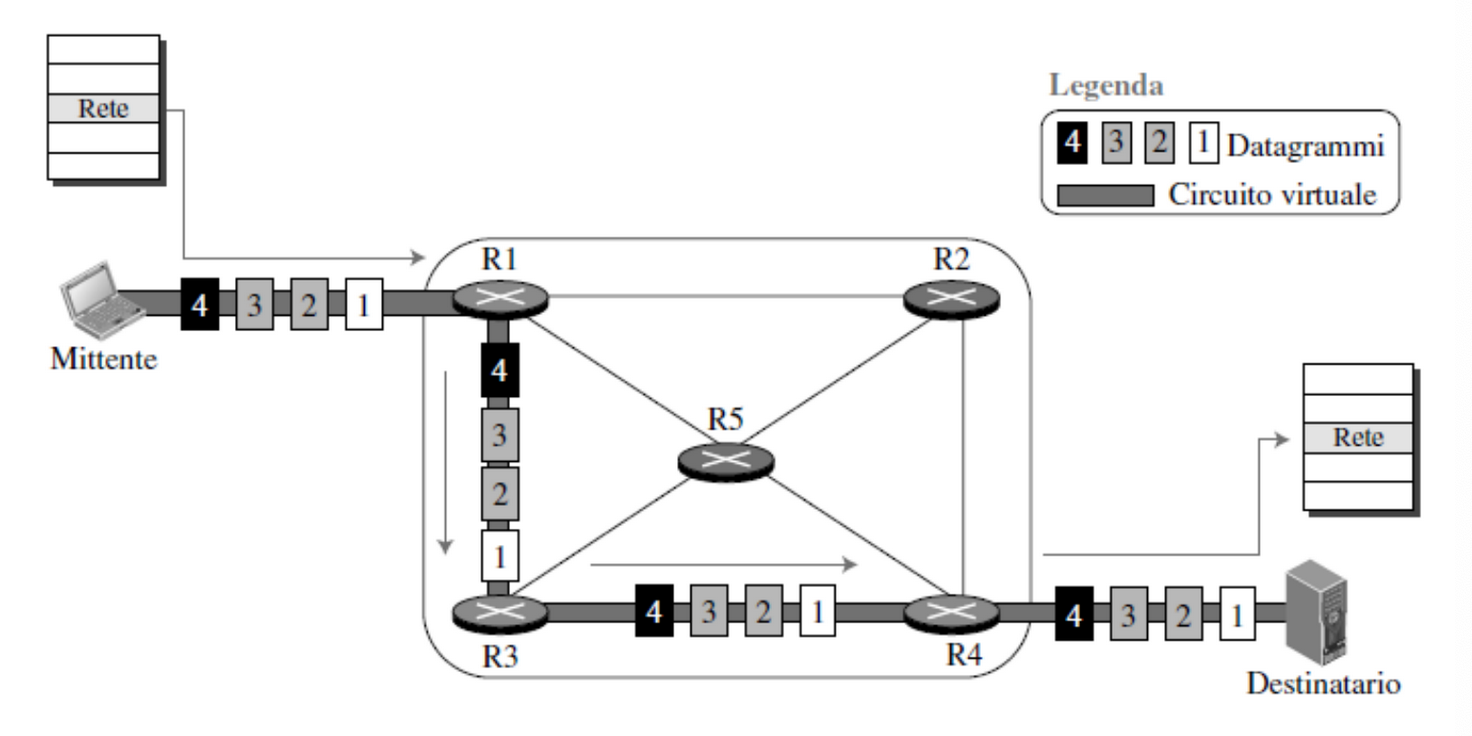

Reti a circuito virtuale
In questo tipo di rete viene quindi stabilita una connessione virtuale che determina il percorso che tutti i pacchetti dovranno seguire.

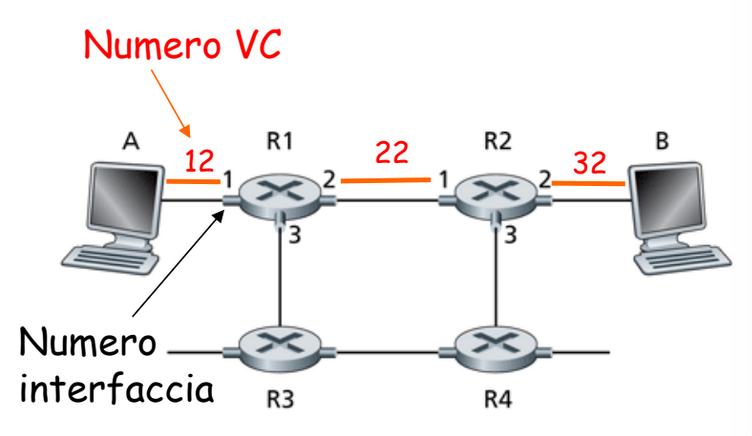

I pacchetti in un circuito virtuale hanno un’etichetta di circuito (VC) nella loro intestazione, i router scelgono dove instradare il pacchetto in base a questa etichetta.
Nota: VC può essere diverso da router a router, anche riferendosi allo stesso percorso. Per questo durante il passaggio in un router, ad ogni pacchetto, viene cambiato il VC.
Implementazione
Un circuito virtuale consiste in:
- un percorso tra gli host origine e destinazione
- numeri VC, uno per ciascun collegamento
- righe nella tabella d’inoltro in ciascun router
Il numero di VC rappresenta un’etichetta di flusso e cambia su tutti i collegamenti del percorso. I nuovi VC sono rilevati dalla tabella d’inoltro.

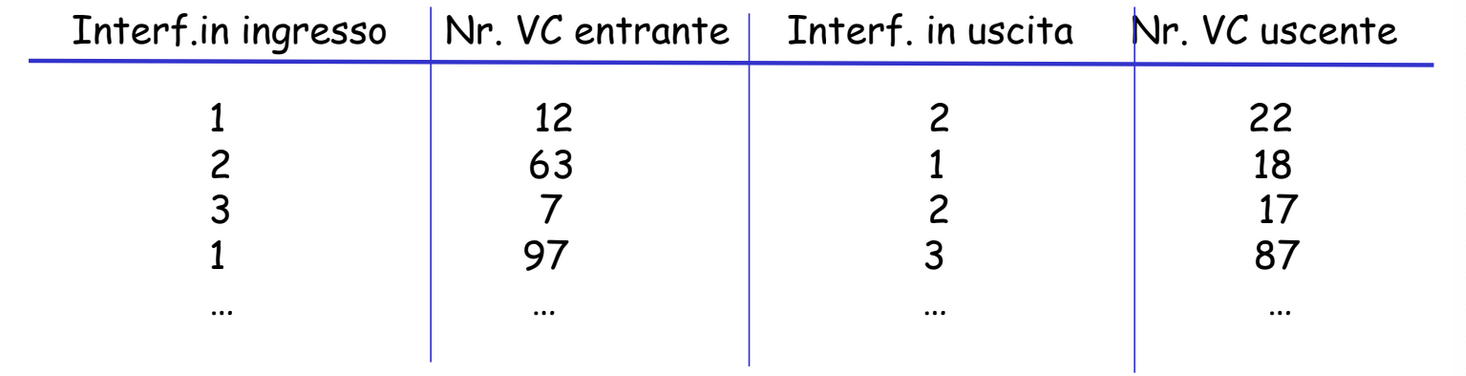

I router mantengono le informazioni sullo stato delle connessioni nella tabella di inoltro:
- una nuova riga è aggiunta ogni volta che stabiliscono una nuova connessione
- una riga è rimossa quando la connessione ad essa associata viene rilasciata
ATM (Asynchronous transfer mode)
È una rete orientata alla connessione progettata negli anni 90 con scopo di unificare dati, voce, televisione via cavo. Ad oggi è ancora utilizzata per spostare pacchetti IP all’interno della rete telefonica.
Le connessioni vengono chiamate circuiti virtuali (in analogia con quelli telefonici che sono circuiti fisici), una volta stabilita una connessione, entrambe le parti possono trasmettere.
Reti a Datagramma
Internet è una rete a datagramma (packet switched). In questo caso non esiste il concetto di connessione. I pacchetti vengono semplicemente inoltrati ad altri router in base al loro indirizzo di destinazione.
Questo implica che i pacchetti, aventi la stessa origine e destinazione, potrebbero non seguire più lo stesso percorso.
Tabelle di inoltro
Le tabelle di inoltro contenute nei router delle reti a datagramma, non associano ad ogni indirizzo un interfacci d’uscita, questo perché le tabelle sarebbero tropo grandi per coprisse tutte le possibilità.

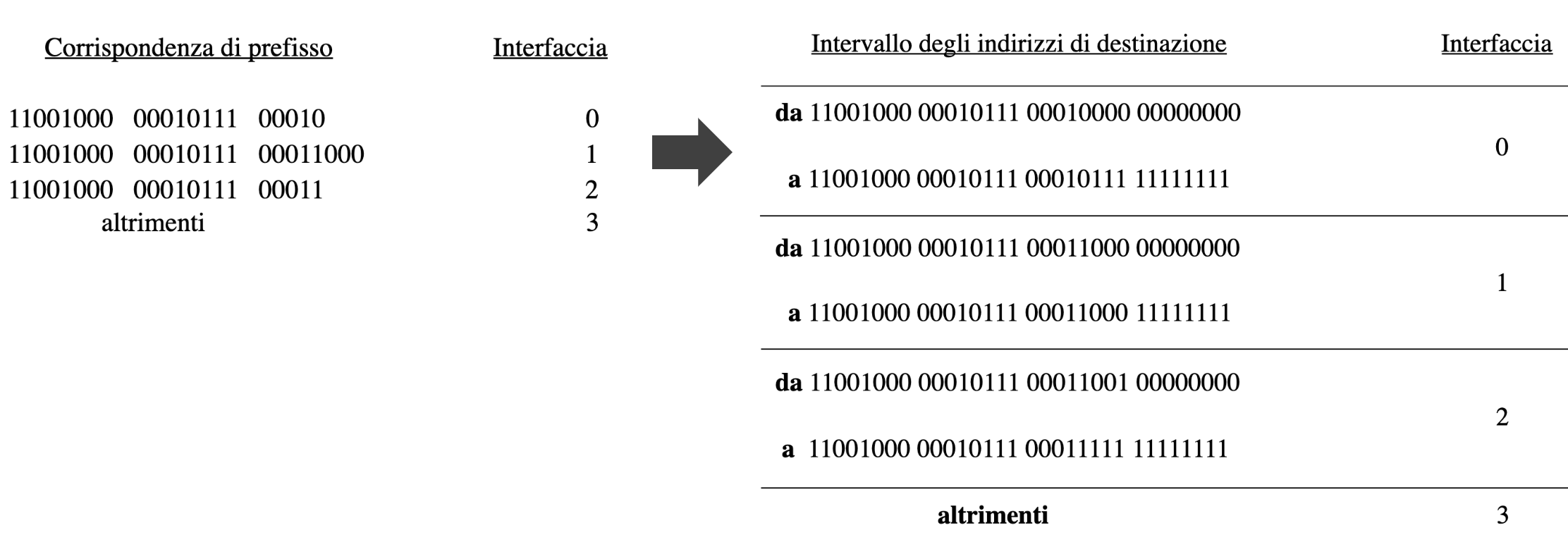

Per scegliere il percorso viene utilizzato quindi il prefisso degli indirizzi, è come dire che ad ogni interfaccia d’uscita si associa un rage di indirizzi:
Router
Come abbiamo già visto i router si occupano di instradare (routing) i pacchetti e per fare ciò hanno bisogni di implementare soltanto 3 livelli dello stack protocollare TCP-IP:
- Fisico
- Collegamento
- Rete

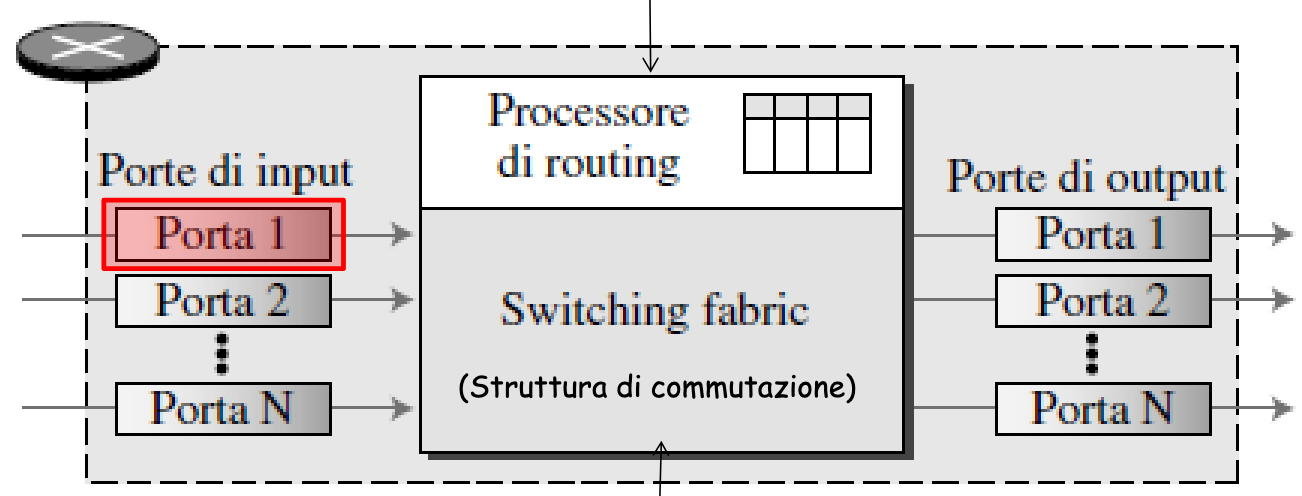

La loro strutta interna è composta da:
- Porte (interfacce) di ingresso
- Processore di routing - implementa il livello di rete, ed in particolare esegue table lookup delle tabelle di routing.
- Switch fabric - struttura di commutazione che fisicamente sposta i datagrammi dalla coda di input alla coda di output.
- Porte (interfacce) di uscita
Porte di ingresso

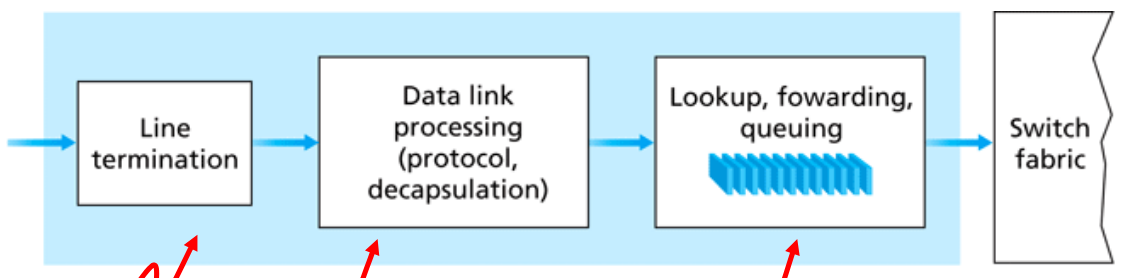

Le porte di ingresso lavora sia sul livello fisico che il livello di collegamento (a volte anche rete) infatti sono composte da:
- Line termination (livello fisico) che riceve i bit.
- Data link processing (livello collegamento) che effettua il decapsulamento dei pacchetti trasformandoli in datagrammi.
A volte le porte in ingresso possono anche lavorare sul livello di rete implementando il processo di Table Lookup utilizzando la commutazione decentralizata.
Commutazione Decentralizzata
La commutazione può avvenire anche direttamente sulle porte, prende il nome di commutazione decentralizzata, questa è permessa da una copia della tabella d’inoltro nella porta di ingresso.
Effettuare la commutazione diretta in ingresso ha l’obbiettivo di elaborare gli input nello stesso memento in cui arrivano, in modo tale da non creare colli di bottiglia.
Una volta determinata la porta di uscita il pacchetto verrà inoltrato alla struttura di commutazione.
Table Lookup
Processo che consiste nel determinare la porte di uscita di un determinato datagramma in ingresso, per fare ciò si deve cercare nella tabella di inoltro la porta di uscita associata all’indirizzo di destinazione del datagramma in ingresso.
Per assicurare che questa ricerca sia fatta velocemente, le tabelle hanno una struttura ad albero:
- Ogni livello dell’albero corrisponde a un bit dell’indirizzo di destinazione
- Per cercare un indirizzo si comincia dalla radice dell’albero
- Se 0 allora sottoalbero di sinistra
- Se 1 allora sottoalbero di destra
Quindi la ricerca richiede n
passi dove n
è il numero di bit nell’indirizzo.
Tecniche Commutazione

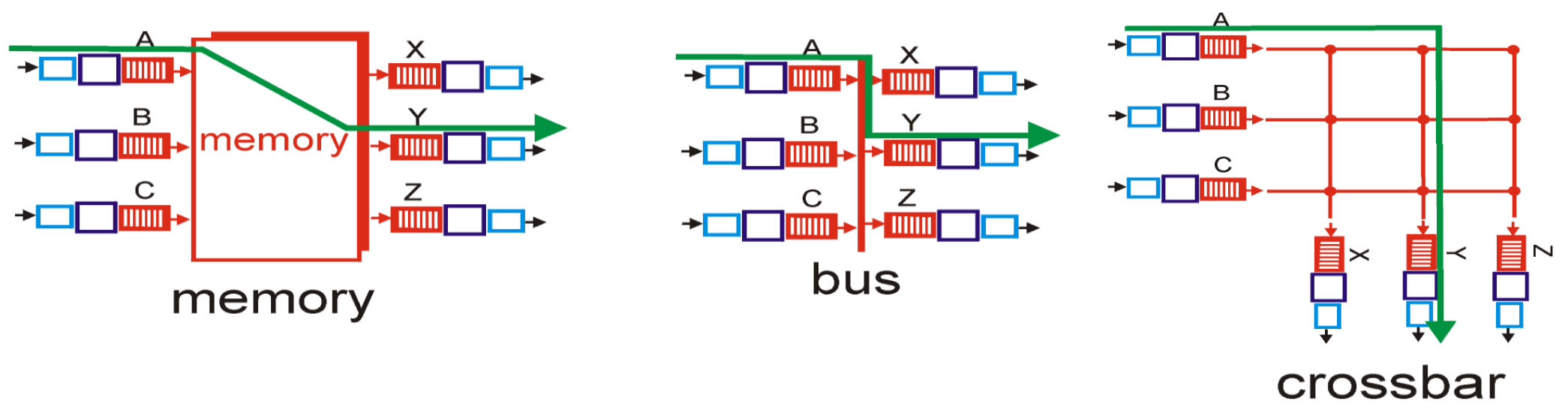

Esistono 3 principali modi per effettuare la commutazione dei pacchetti:
- Commutazione in Memoria
- Commutazione tramite bus
- Commutazione attraverso rete d’interconnessione (crossbar)
Commutazione in Memoria
Utilizzata dalle prime generazioni di router, dove la commutazione era effettuata sotto il controllo diretto della CPU.
Il pacchetto veniva copiato nella memoria del processore e poi trasferito nelle porte di output.
Commutazione tramite bus
Le porte di ingresso trasferiscono i pacchetti direttamente alle porte di output tramite un bus condiviso (disegno sopra).
In questo modo però si può trasferire un solo pacchetto alla volta, inoltre la larghezza di banda della commutazione è limitata da quella del bus. I pacchetti in ingresso che trovano il bus occupato vengono allocati in una coda.
Alcuni router però hanno bus da 32Gbps che sono sufficienti per reti d’accesso o aziendali.
Commutazione attraverso rete d’interconnessione (crossbar)
Tecnica che permette di superare il limite di larghezza di banda di un solo bus.
Si usa una crossbar switch ovvero una rete che consiste di
2n
bus che colleganon
porte d’ingresso an
porte d’uscita (disegno sopra).Attualmente si utilizza questa rete frammentando i pacchetti in celle di dimensione fissa, poi verranno diassemblati alla porta d’uscita.
I router di oggi utilizzano reti d’interconnessione fino a 60Gbps
Porte di uscita
Le porte di uscita effettuano il processo inverso rispetto alle porte di ingresso.
Funzionalità di accodamento - utilizzate quando struttura di commutazione consegna pacchetti alla porta d’uscita a una frequenza che supera quella del collegamento uscente.
Schedatore di pacchetti - stabilisce in quale ordine trasmettere i pacchetti
Funzionamento dell’accodamento
L’accodamento si utilizza sia nelle porte di ingresso che nelle porte di uscita.
Accodamento su porte di ingresso
Avviene quando:
- la velocità di commutazione è inferiore alla frequenza dei pacchetti in ingresso.

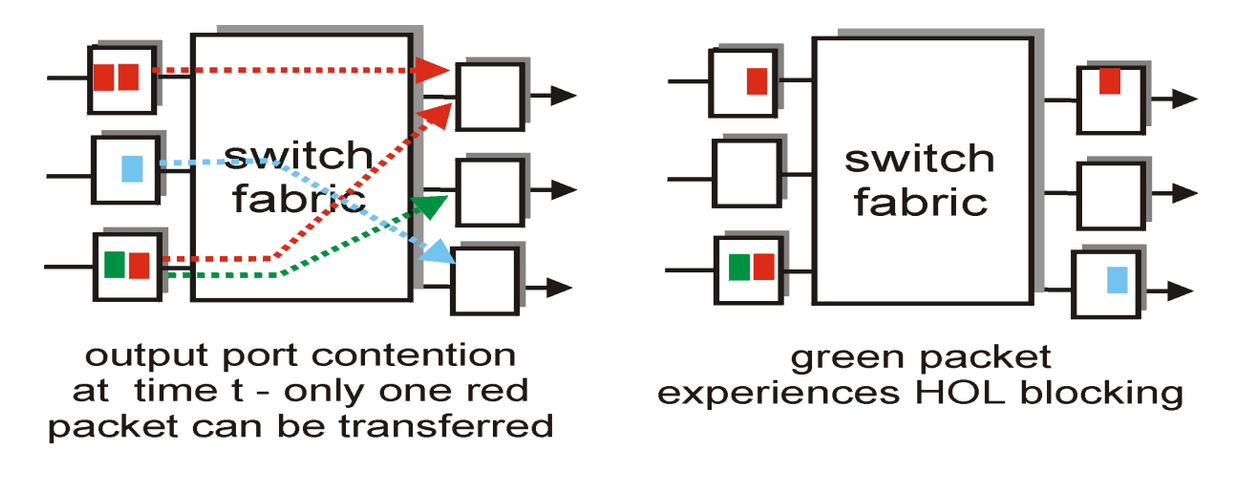

- avviene un blocco in testa alla fila (HOL: head-of-the-line blocking) ovvero quando un pacchetto nella coda d’ingresso deve attendere il suo trasferimento, anche se la sua coda è libera, perché in testa alla coda c’è un pacchetto bloccato.
Il pacchetto verde potrebbe passare ma è bloccato da quello rosso.
Perdita di dati: se le sono saturare i pacchetti in eccesso vengono scartati.
Accodamento sulle porte di uscita
Avviene quando:
Velocità di commutazione superiore a quello di uscita
Troppi pacchetti sulla stessa uscita
Perdita di dati: se le si saturano i pacchetti in eccesso vengono scartati.
Che capacità dovrebbero avere?
Per diversi anni si è seguira la regola definita in RFC 3439, ovvero una media del tempo di andata e ritorno per la capacità del collegamento.
Ad esempio: se abbiamo un RTT di 250ms e il collegamento
C
da 10Gbps avremo buffer da 2.5Gbit.Attuali raccomandazioni dicono che la quantità di buffering necessaria per
N
flussi TCP con capacita di collegamentoC
è:
Protocolli a livello di Rete
A livello di rete ci sono diversi protocolli di cui alcuni dei più importanti ed utilizzati sono:
- IP: Internet Protocol v4 e v6
- IGMP: Internet Group Management Protocol (multicasting)
- ICMP: Internet Control Message Protocol (gestione errori)
- ARP: Address Resolution Protocol (associazione indirizzo IP – ind. collegamento)
- Protocolli di Routing
