Ristrutturazione diagramma UML concettuale delle classi

4 min read

Introduzione

L’obiettivo finale è quello di trasformare il diagramma UML relativo alle classi e associazioni, in un nuovo diagramma equivalente, ma dalla cui struttura si possa direttamente derivare lo schema relazionale del DB.

La metodologia prevede una sequenza di passi da eseguire nell’ordine dato:

  1. Eliminazione di attributi Multivalore
  2. Sostituzione dei tipi di dato concettuali con opportuni tipi supportati dal DBMS (tipi base o definiti dall’utente)
  3. Eliminazione delle generalizzazioni tra classi
  4. Eliminazione delle generalizzazioni tra associazioni
  5. Definizione di un identificatore per ogni classe
  6. Ristrutturazione dei vincoli
  7. Ristrutturazione delle Operazioni

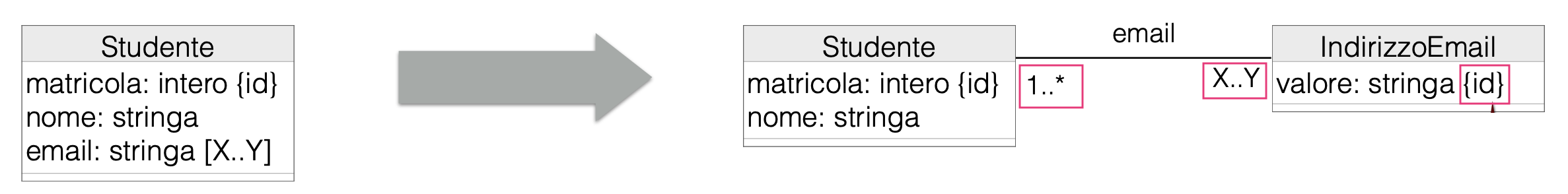

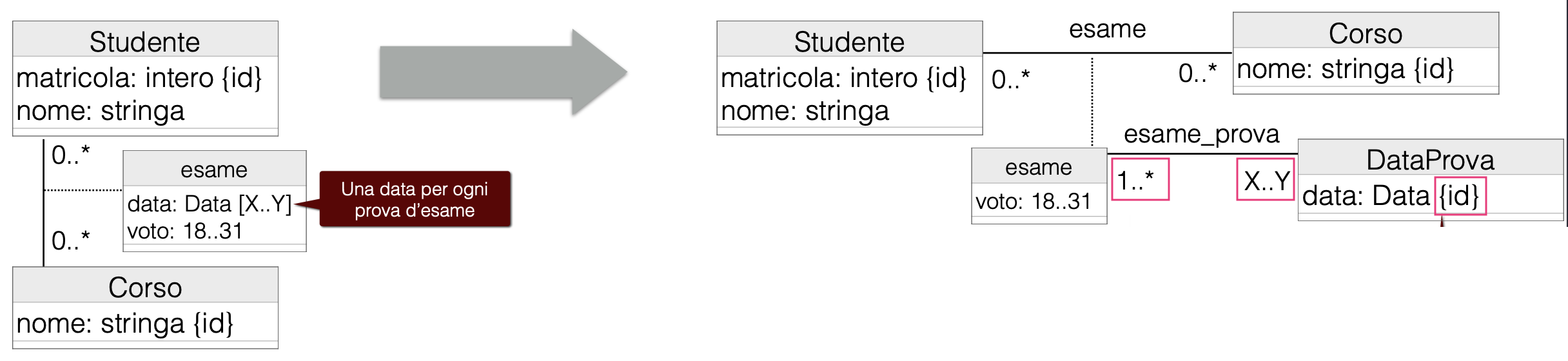

Eliminazione di attributi Multivalore

Creare una nuova classe le cui istanze rappresentano i valori del tipo di dato effettivamente utilizzate nel livello degli oggetti e dei link:

  • Si utilizza sempre molteplicità 1..* (DB dovrà memorizzare solo gli indirizzi email effettivamente associati ad (almeno) uno studente)
  • E’ la molteplicità dell’attributo concettuale: X..Y
  • L’{id}indica che non vogliamo rappresentare nel DB più volte la stessa istanza del tipo

Output

Al termine del passo di eliminazione degli attributi multivalore tutti gli attributi del diagramma ristrutturato hanno vincoli di cardinalità [0..1] oppure [1..1].

Tipi supportati dal DBMS

Scegliere un opportuno tipo di dato supportato dal DBMS per ogni attributo, anche definendo, tramite SQL, tipi di dato utente.

Tipi concettuali base

  • Intero → integer
  • Reale → real
  • stringa → varchar(…)
  • Data → Date
  • Ora → Time
  • DataOra → DateTime
  • Istante di tempo → TimeStamp

Tipi Specializzati

È possibile definire nuovi tipi di dato supportati dal DBMS usando SQL, specializzanto i tipi concettuali di base, attraverso CREATE DOMAIN.

CREATE DOMAIN Voto AS Integer:
  CHECK (value >= 18 and value <= 31);

Tipi Composti

È possibile definire nuovi tipi di dato composti supportati dal DBMS, usando SQL attraverso CREATE TYPE … AS (...).

In SQL ogni campo di un dato composte, deve essere contrassegnato not null.

CREATE TYPE Indirizzo as:
  via varchar(100) NOT NULL,
  civico integer NOT NULL CHECK (value > 0)

Ma molti DBMS non implementano tutte le funzionalità di SQL, ad esempio PostgreSQL (il DBMS utilizzato per l’esame) non supporta l’utilizzo di NOT NULL o CHECK in CREATE TYPE, per questo dobbiamo utilizzare dei domini ausiliari.

CREATE Domain String100_not_null AS varchar(100)
  CHECK (value IS NOT NULL);

CREATE DOMAIN Int_gz_not_null AS Integer
  CHECK (value IS NOT NULL and value > 0);

CREATE TYPE Indirizzo as
  via String100_not_null,
  civico Int_gz_not_null

Tipi Enumerativi

È possibile definire nuovi tipi di dato enumerativi supportati dal DBMS, usando SQL attraverso CREATE TYPE … AS ENUM.

CREATE TYPE ColorePrimario AS ENUM ('Rosso', 'Blu', 'Giallo');

Ristrutturazione delle generalizzazioni tra Classi

L’obbiettivo è ristrutturare il diagramma UML delle classi in uno equivalente che non contenga generalizzazione o relazioni-isa tra classi dato che non sono supportate dal DBMS.

Metodologia si scegliere il modo più opportuno per risolvere le generalizzazioni, scegliendo tra tre possibili approcci:

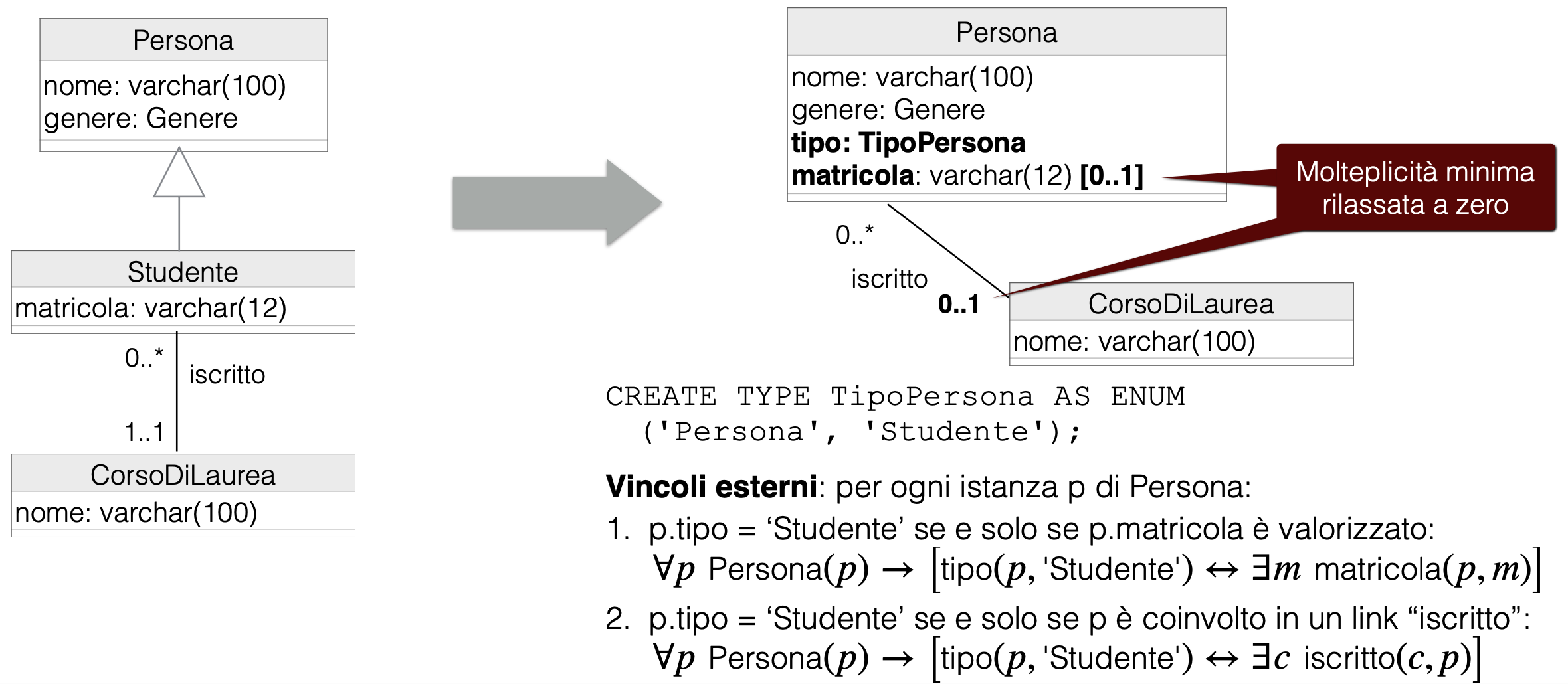

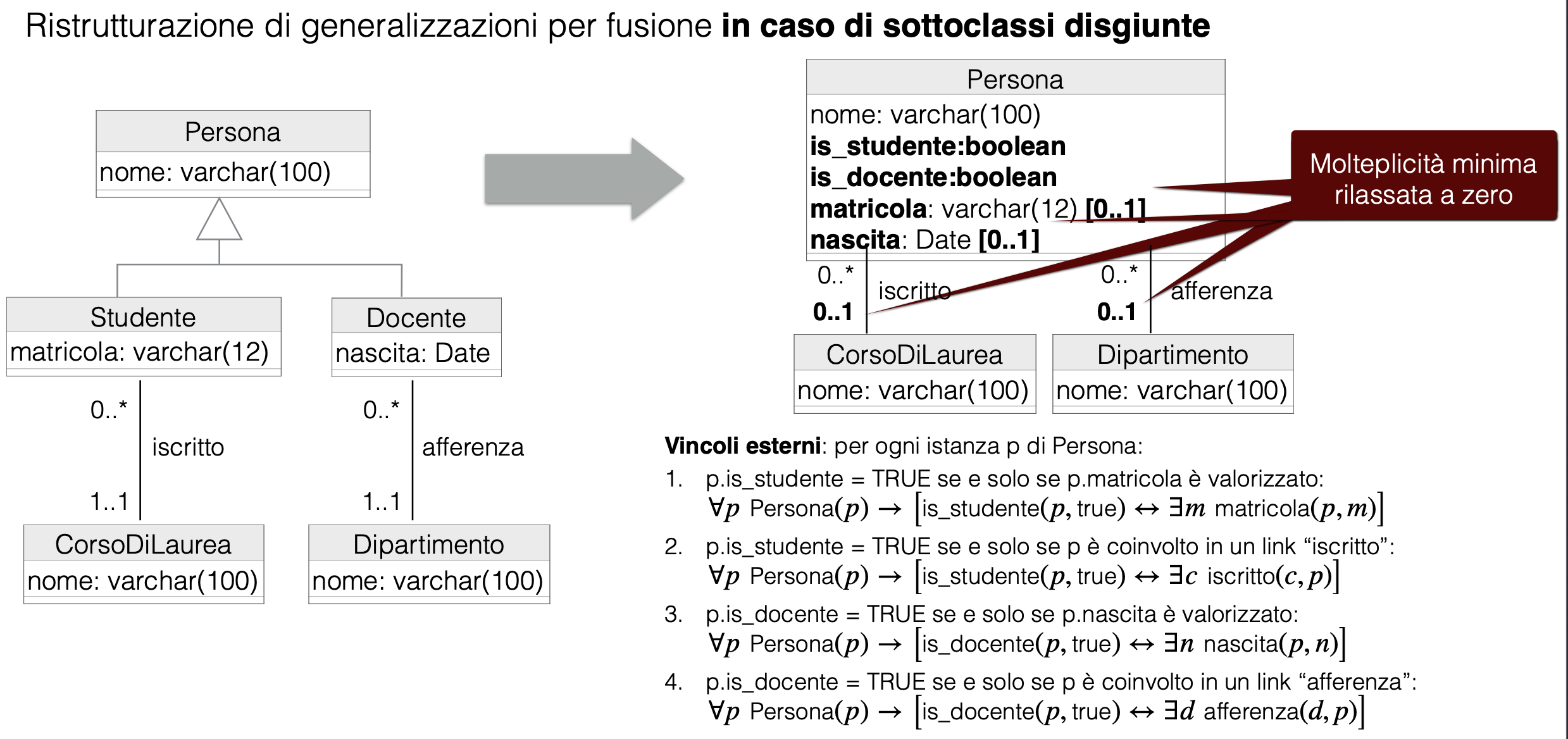

  • Fusione di sottoclassi nelle loro superclassi

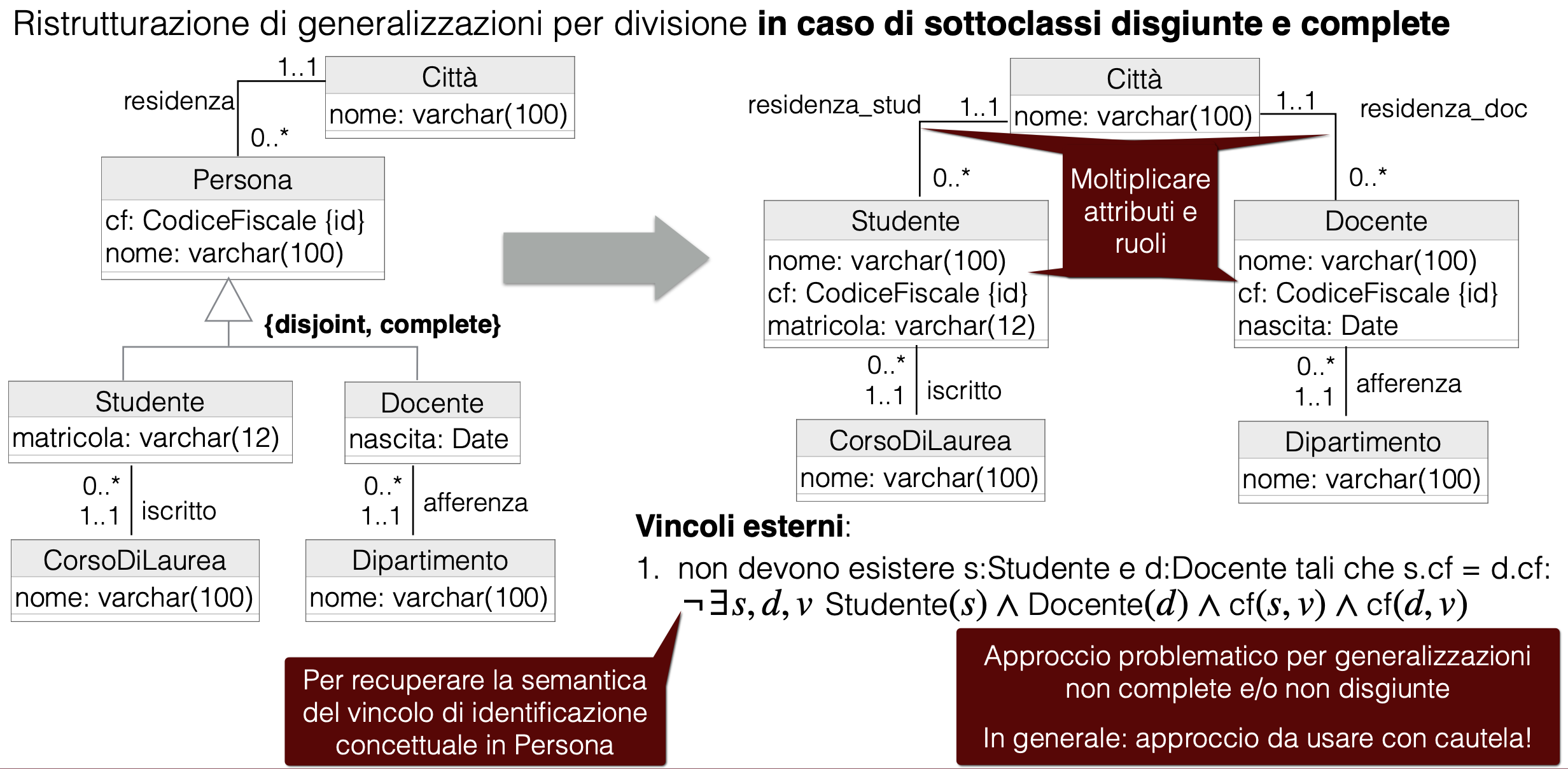

  • Divisione delle superclassi in classi disgiunte

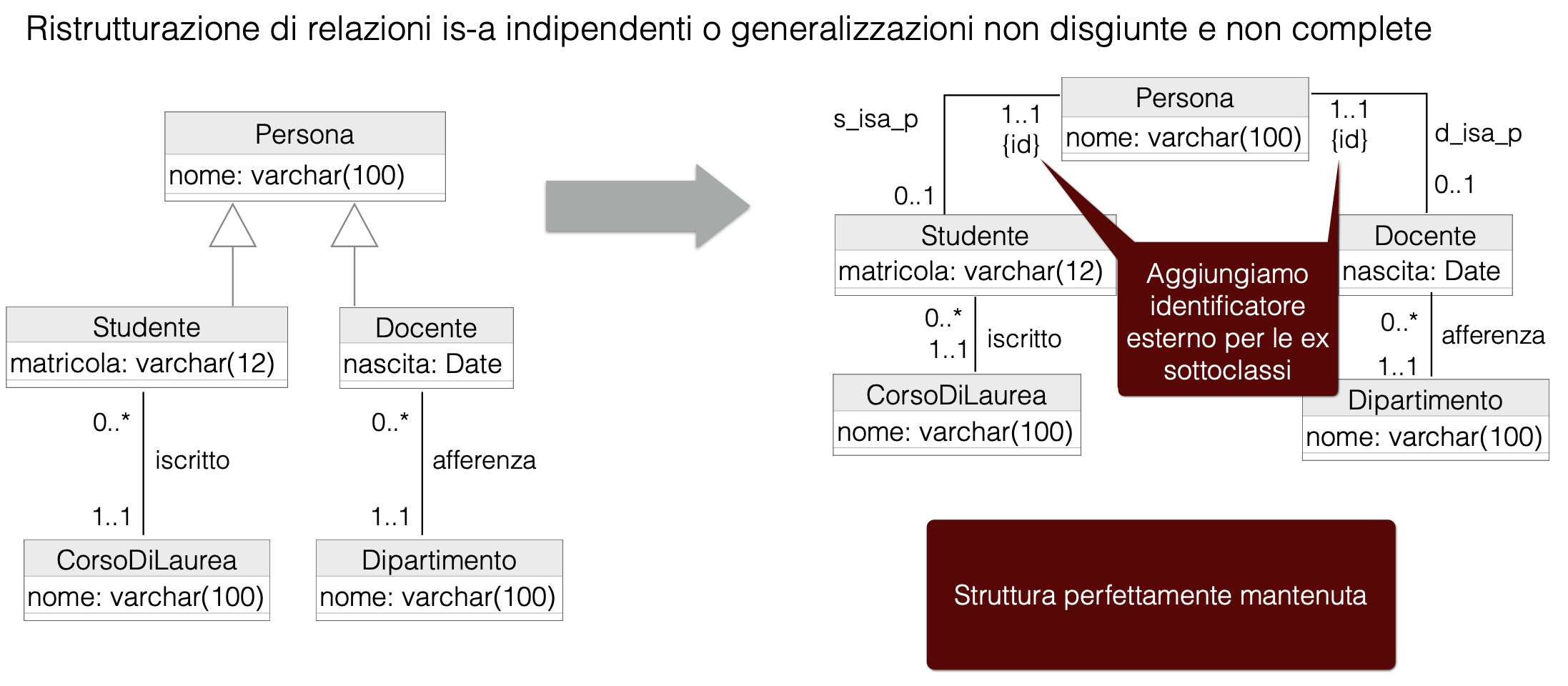

  • Sostituzione di relazioni is-a con associazioni

Più Sottoclassi:

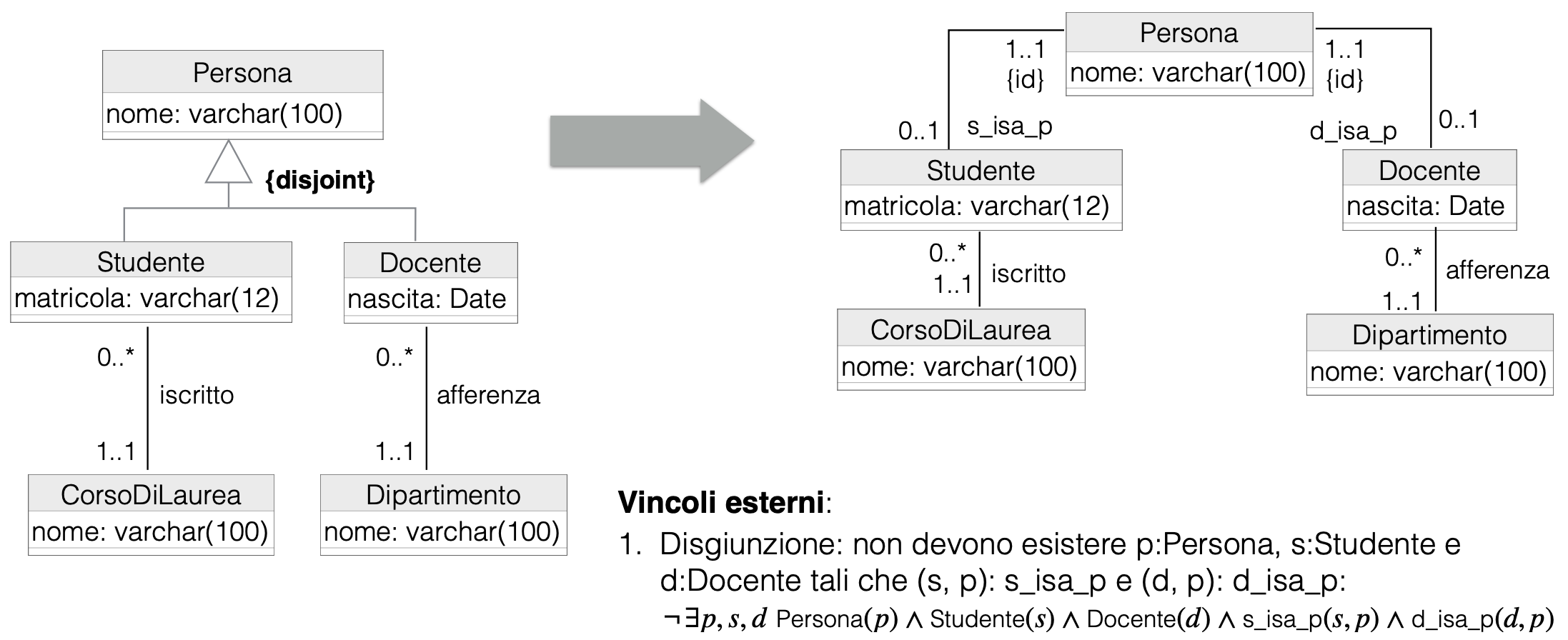

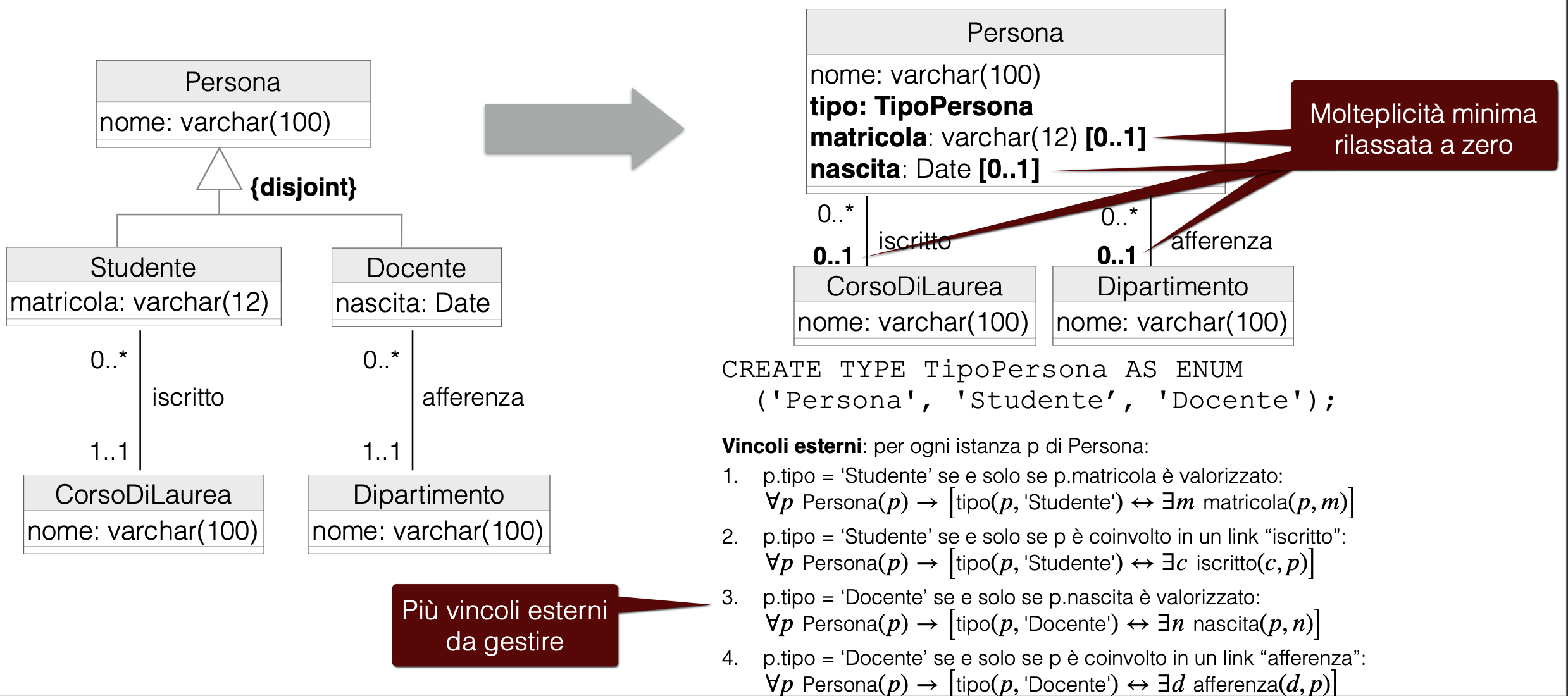

Più Sottoclassi + Disjoint:

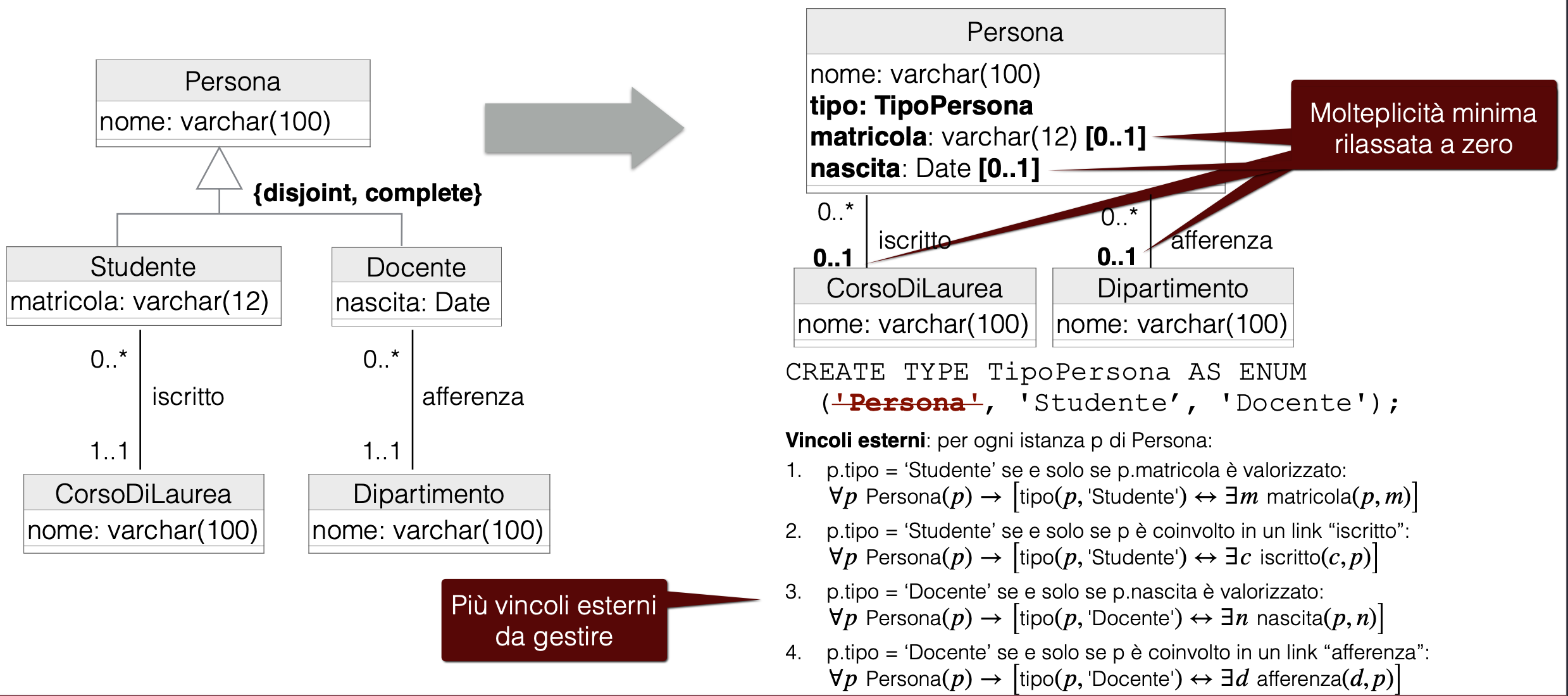

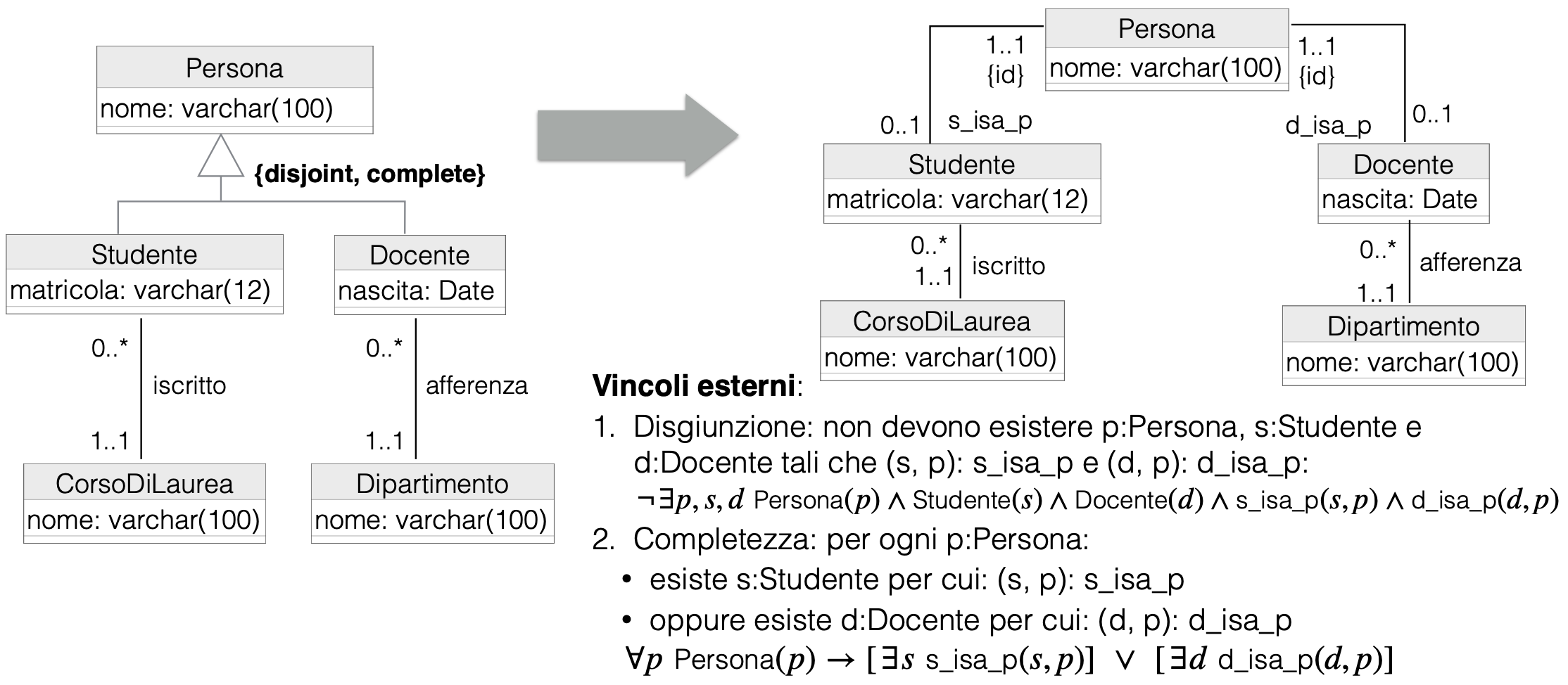

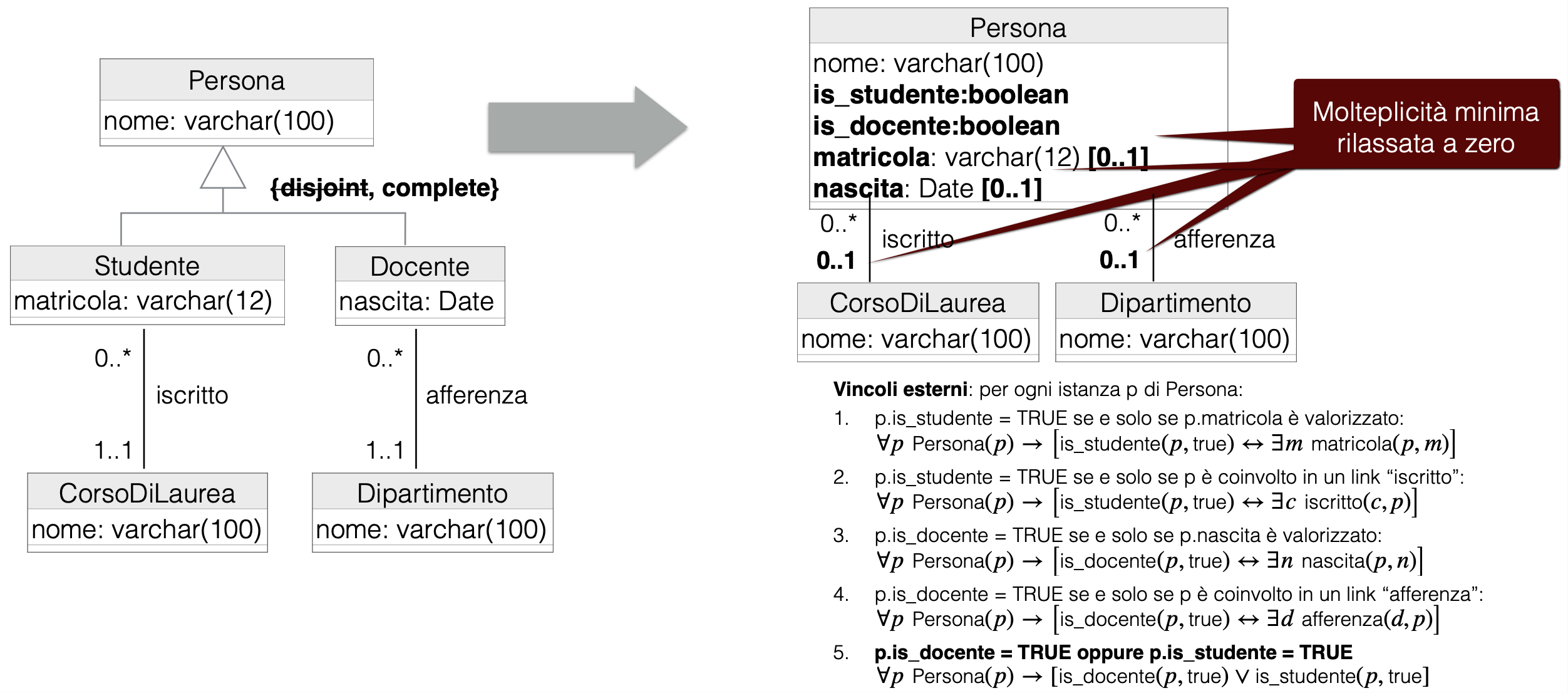

Più Sottoclassi + Disjoint + Complete:

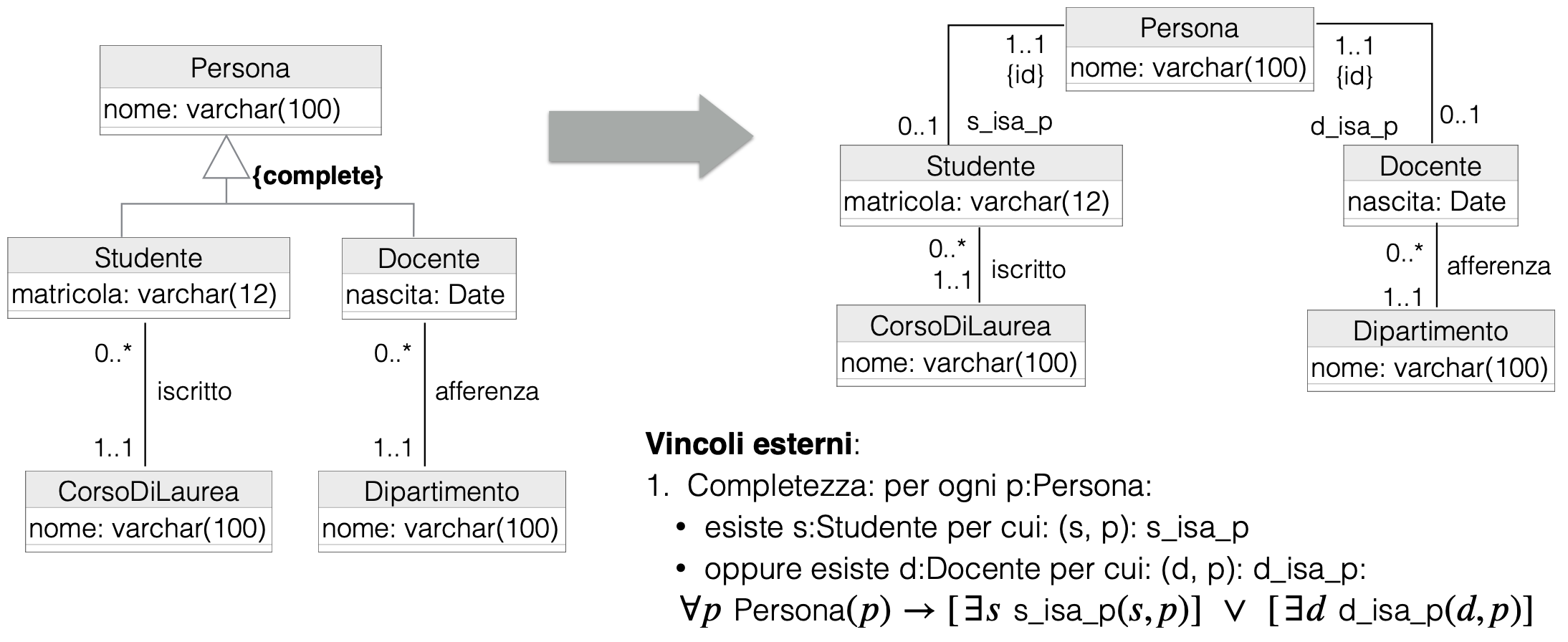

Più Sottoclassi + Complete:

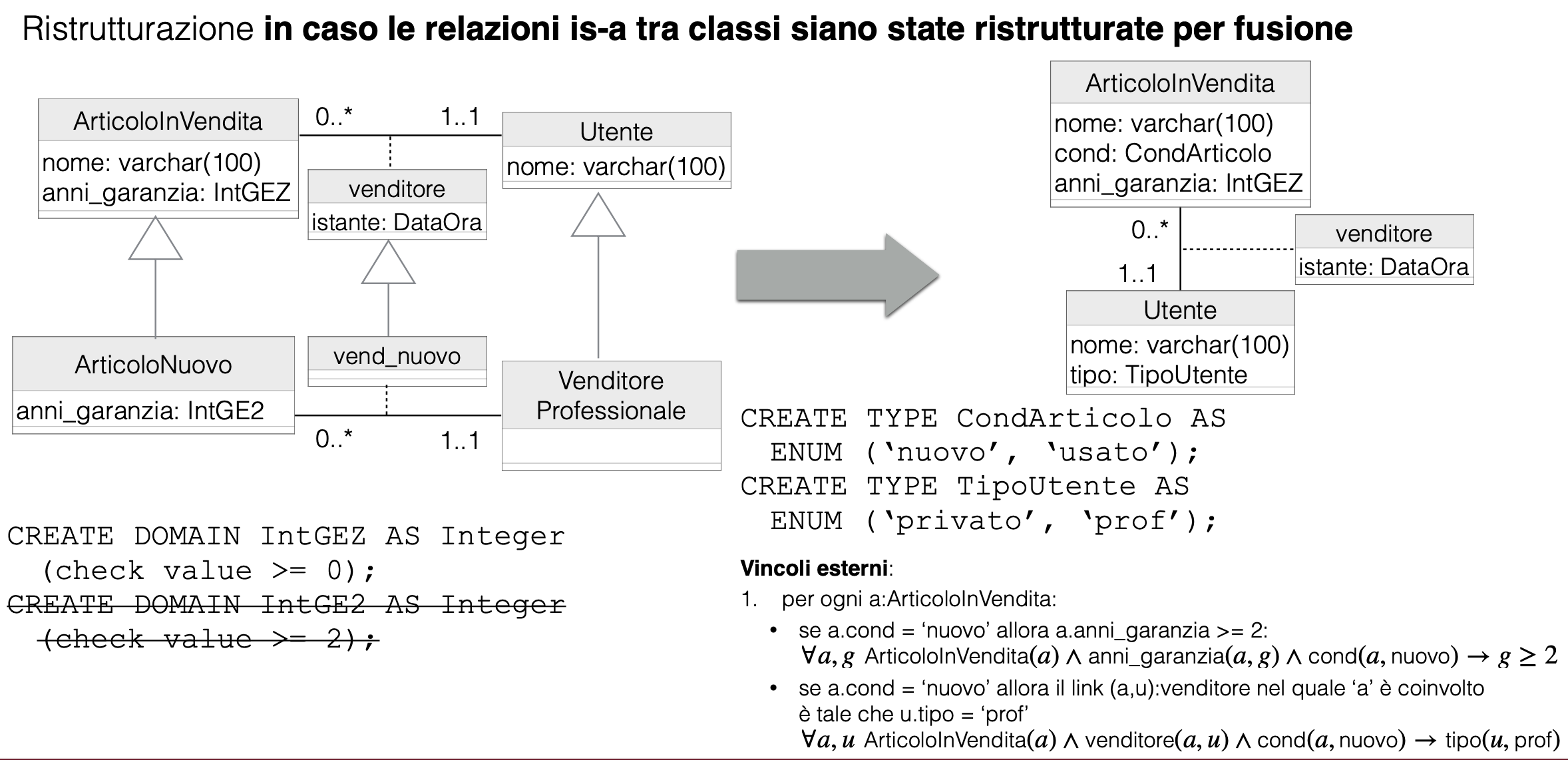

Ristrutturazione delle generalizzazioni tra Associazioni

L’obbiettivo è ristrutturare il diagramma UML delle classi in uno equivalente che non contenga generalizzazione o relazioni-isa tra associazioni dato che non sono supportate dal DBMS.

Metodologia si scegliere il modo più opportuno per risolvere le generalizzazioni, scegliendo tra tre possibili approcci:

  • Fusione di sotto-associazioni nelle loro super-associazioni, se opportuno a valle del passo precedente
  • Aggiunta di vincoli esterni

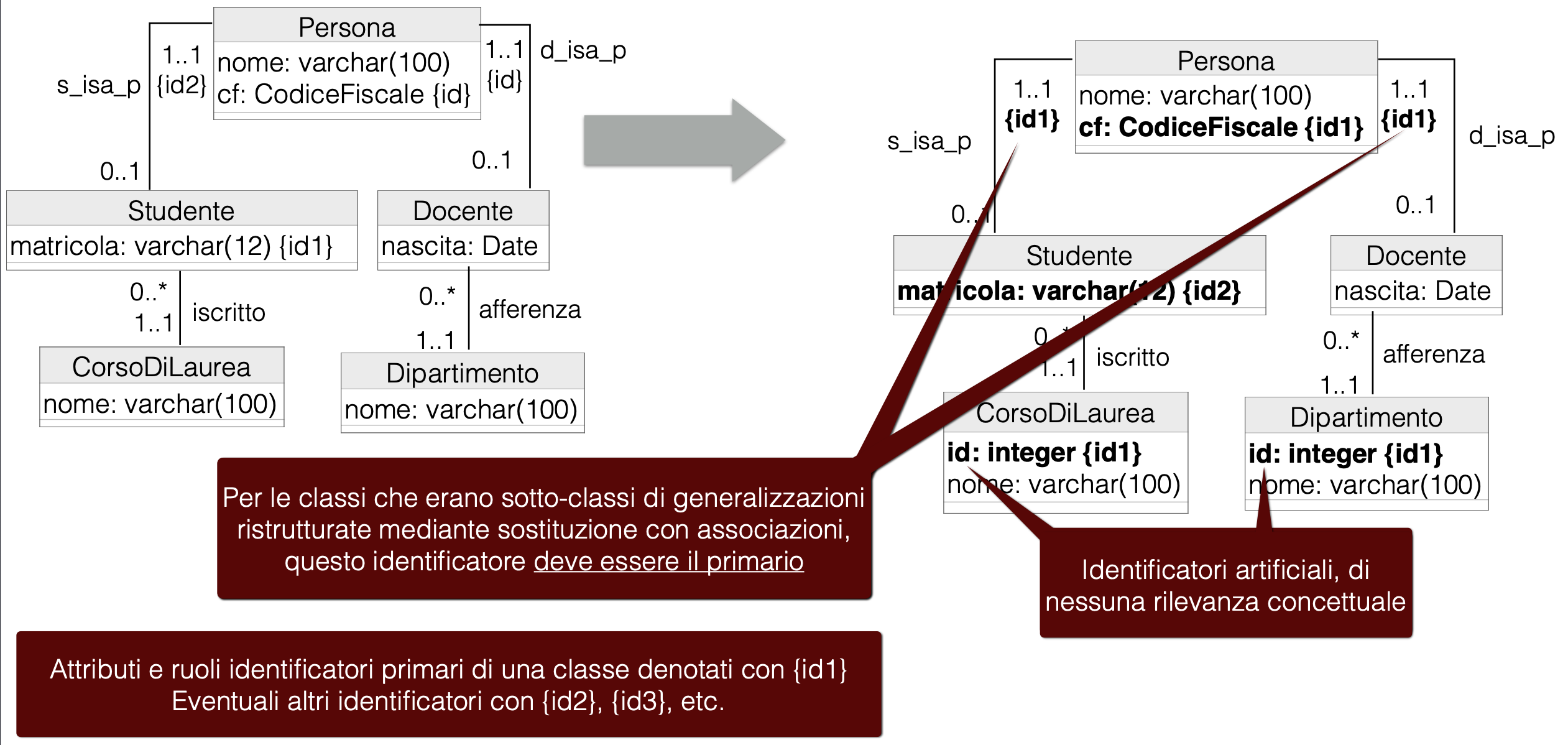

Identificatori di classe

L’obbiettivo consiste nel ristrutturare il diagramma UML delle classi in uno equivalente che abbia almeno un identificatore per ogni classe, che fungerà da chiave della futura tabella del DB, ed eleggere un identificatore primario per ogni classe, che lungherà da chiave primaria della futura tabella.

Metodologia:

  • Per ogni classe con identificatori concettuali, decidere se uno tra quelli disponibili è di qualità sufficiente per formare una chiave primaria: non deve essere troppo complesso. Eleggerlo a identificatore primario.
  • Per ogni classe senza identificatori concettuali, o per la quale non è stato scelto un identificatore primario al passo precedente, definire un identificatore artificiale.

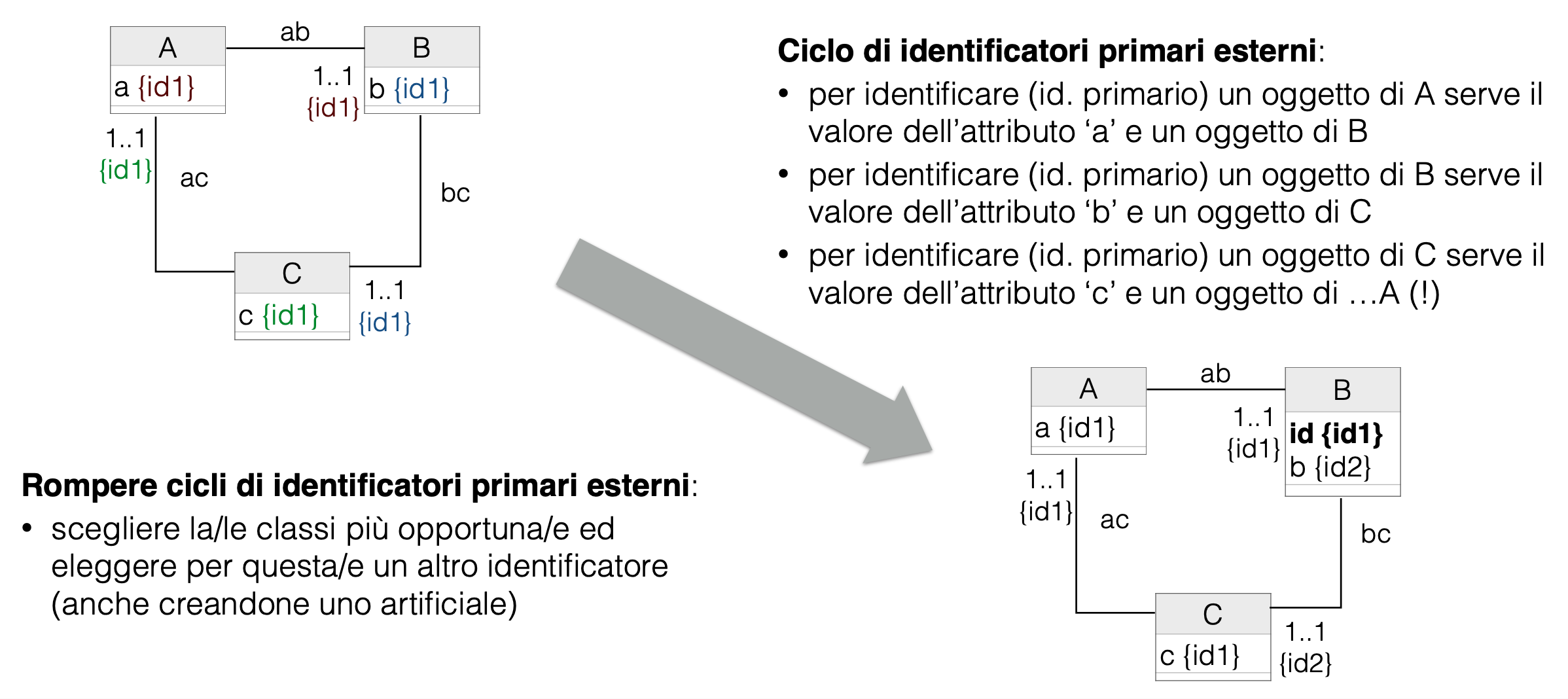

Cicli

Ristrutturazione dei Vincoli

Obbiettivo: Ristrutturare i vincoli derivati dal diagramma UML concettuale delle classi in vincoli equivalenti sul diagramma UML delle classi ristrutturato.

Ristrutturazione delle Operazioni

Obbiettivo: Ristrutturare la specifica di ogni operazione di classe, e di ogni operazione di use- case in modo da adattarla alla nuova struttura del diagramma UML delle classi ristrutturato.
