Traduzione UML ristrutturato in tabelle relazionali

Introduzione

Obiettivo: generare lo schema relazionale (con vincoli) per la base dati partendo dal diagramma delle classi UML ristrutturato.

 Metodologia:

• Ogni classe si traduce in una tabella relazionale
• Ogni associazione si traduce in una tabella relazionale più vincoli di foreign key (oppure si accorpa nella tabella che traduce una delle classi coinvolte)
• I vincoli di molteplicità dei ruoli di associazione si traducono in vincoli di chiave, foreign key, o in vincoli esterni (solitamente vincoli di inclusione).

La difficoltà più grande consiste nel saper gestire le molteplicità delle associazioni.

• Classi senza Molteplicità
• Molteplicità senza vincoli
• Vincoli di molteplicità massima 1
• Vincoli di molteplicità minima 1
• Caso Accorpamento

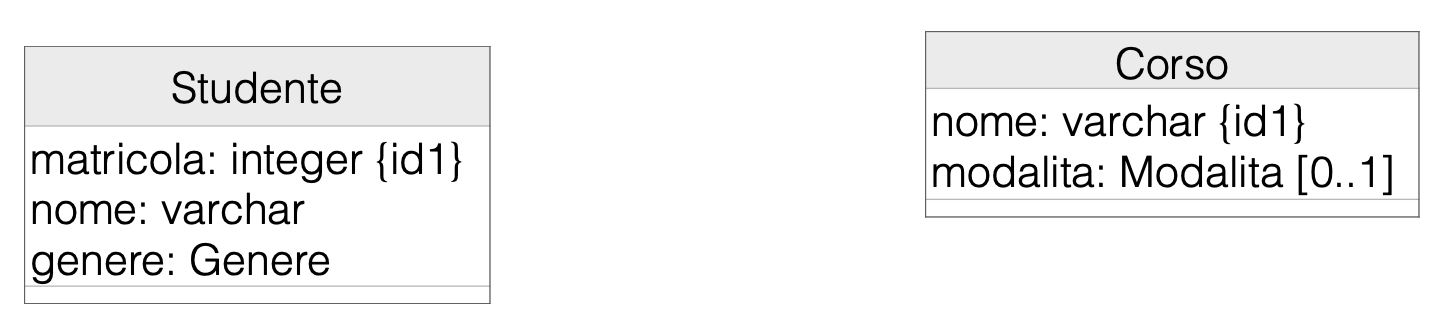

Classi senza Molteplicità

Scrittura PostgreSQL:

CREATE TABLE Studente (
	matricola integer not null,
	nome varchar not null,
	genere Genere not null,
	primary key (matricola)
);

CREATE TABLE Corso (
	nome varchar not null,
	modalita Modalita,
	primary key (nome)
);

All’esame utilizziamo una scrittura più compatta:

• $\text{Studente(}\underline{\text{matricola:integert}}\text{, nome:varchar, genere:Genere)}$
• $\text{Corso(}\underline{\text{nome:varchar}},\text{modalita*: Modalita)}$

Dove:

• Gli attributi sottolineati compongono la chiave primaria
• Diamo per scontato che tutti gli attributi sono not null
• Per indicare che un attributo può essere null lo indiamo con $\ast$

Molteplicità senza vincoli

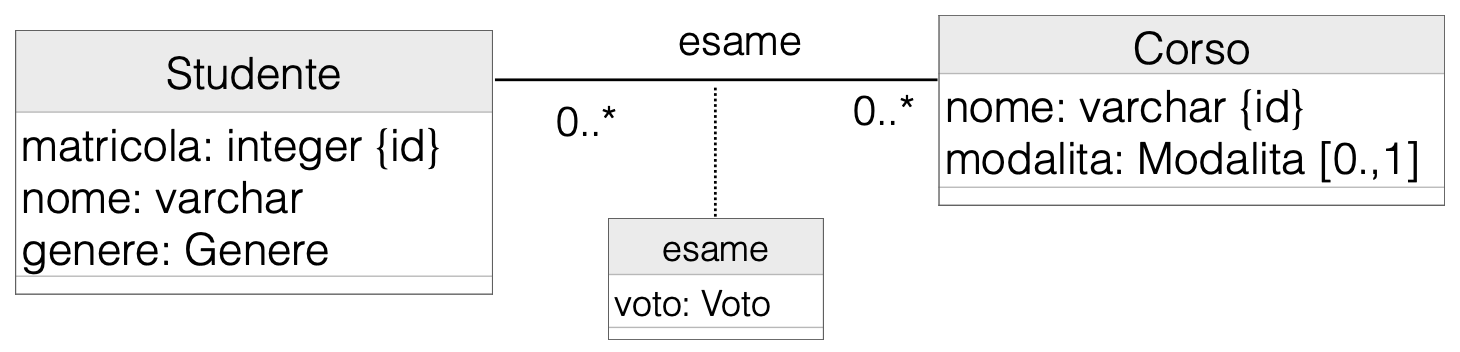

Caso 0..* -- 0..*

$\text{Studente(}\underline{\text{matricola:integer}}\text{, nome:varchar, genere:Genere)}$

$\text{Corso(}\underline{\text{nome:varchar}}{\text{, modalita}}^{\ast }\text{ Modalita)}$

$\text{esame(}\underline{\text{studente:integer}}\text{, }\underline{\text{corso:varchar}}\text{, voto:Voto})$

• $\text{foreign key: studente ref. Studente(matricola)}$
• $\text{foreign key: corso ref. Corso(nome)}$

Vincoli di molteplicità massima 1

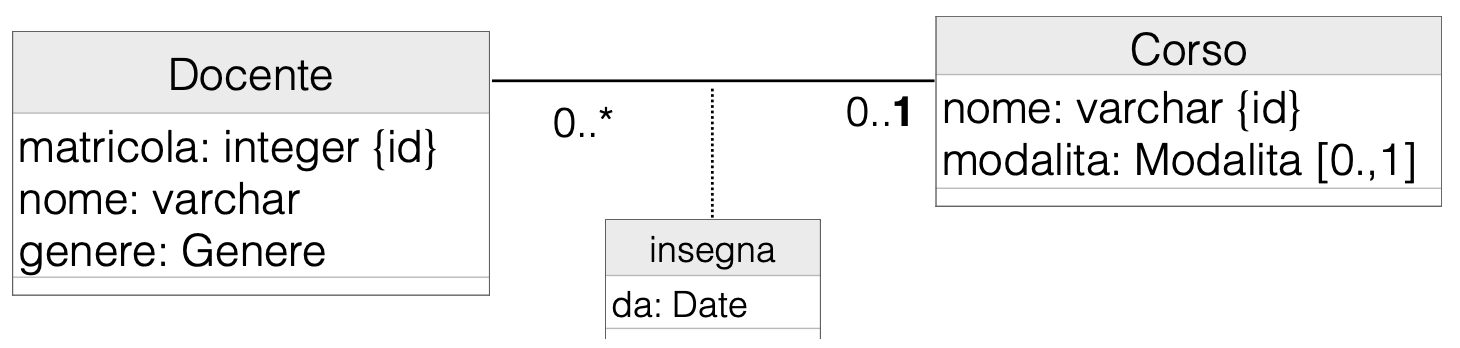

Caso 0..* -- 0..1

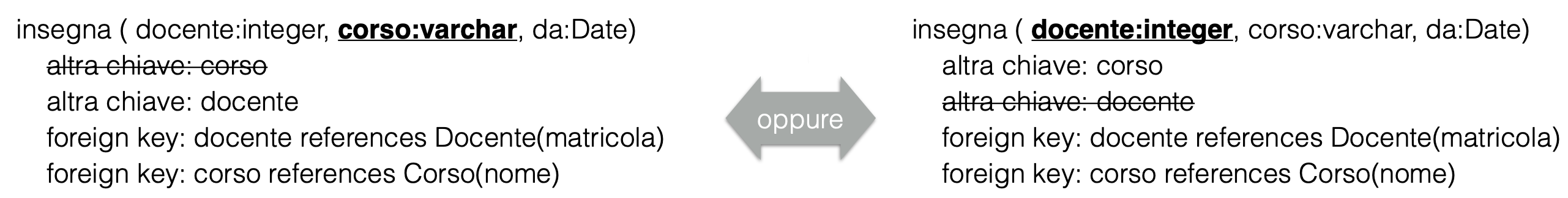

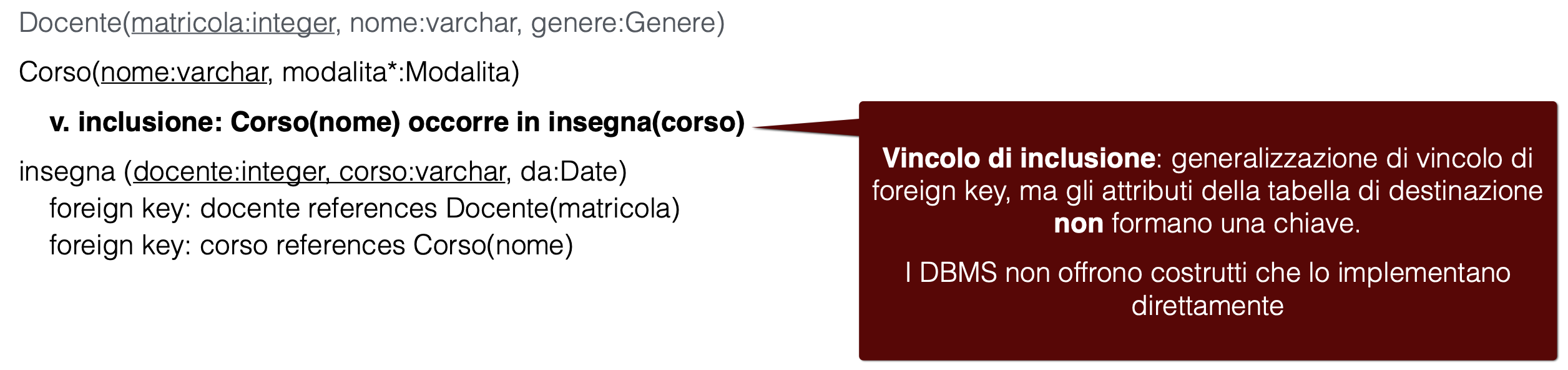

$\text{insegna(}\underline{\text{docente:integer}}\text{, corso:varchar, da:Date)}$

• $\text{other key: docente}$
• $\text{foreign key: docente references Docente(matricola)}$
• $\text{foreign key: corso references Corso(nome)}$

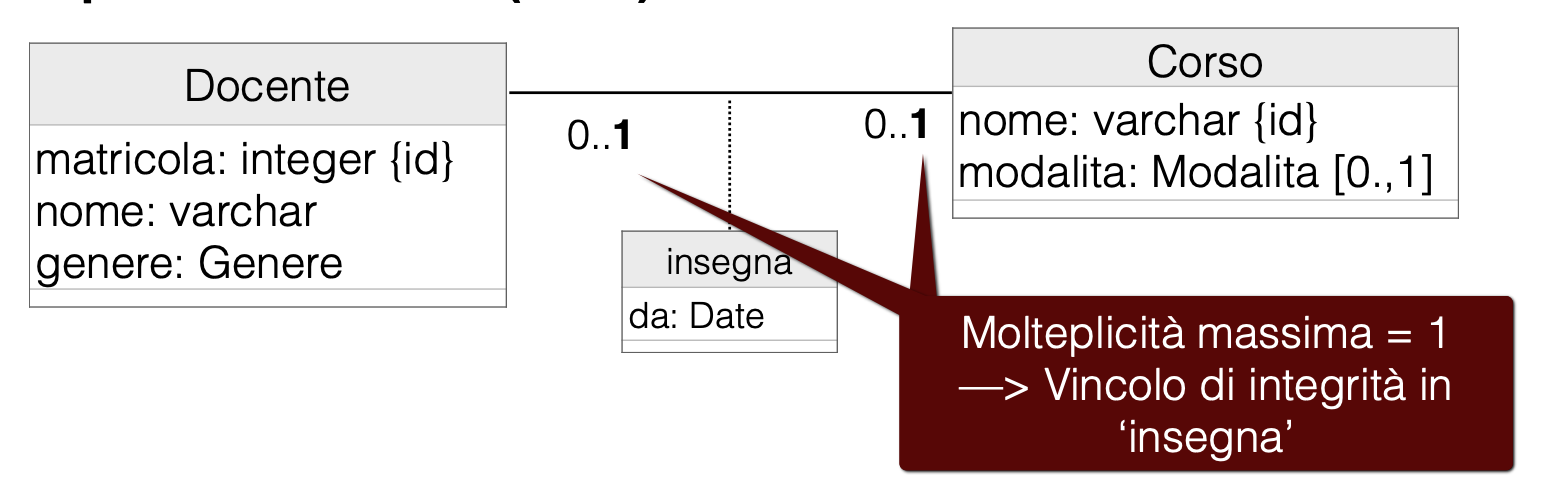

Caso 0..1 -- 0..1

Vincoli di molteplicità minima 1

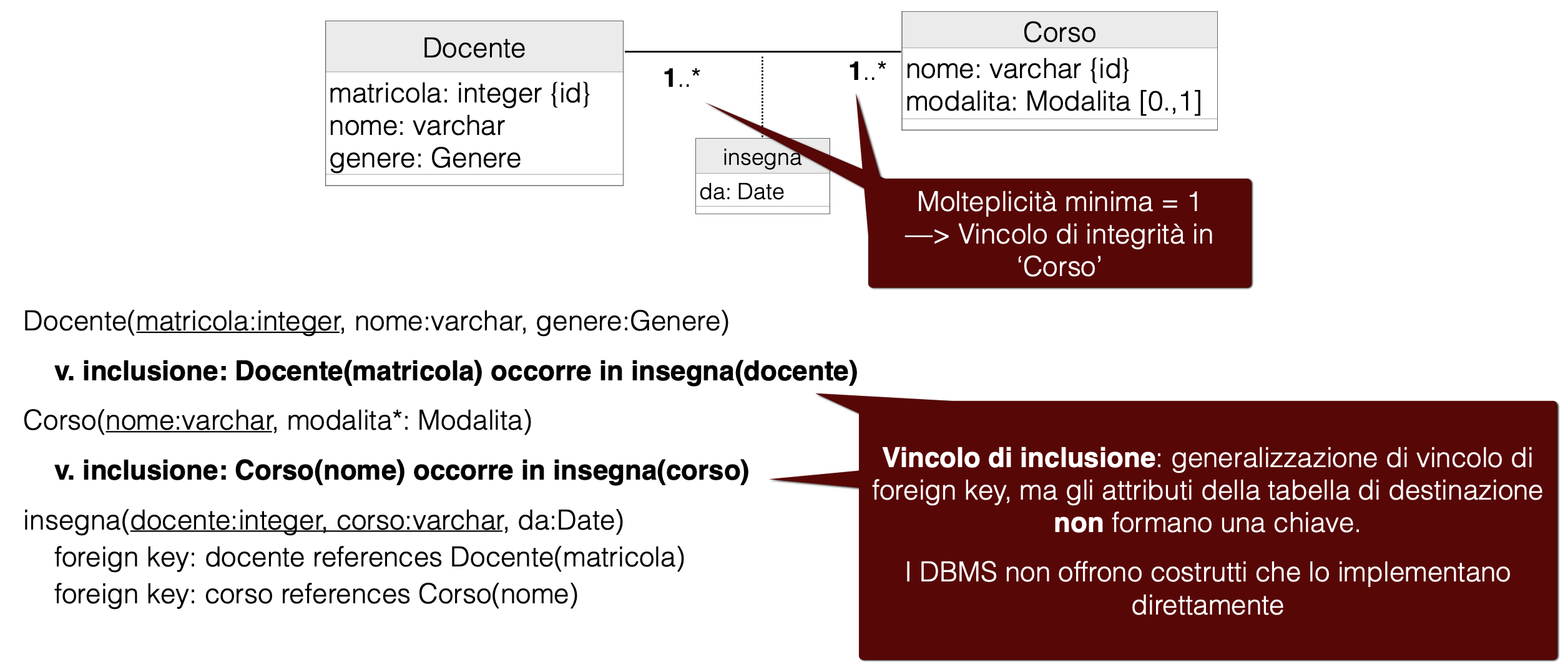

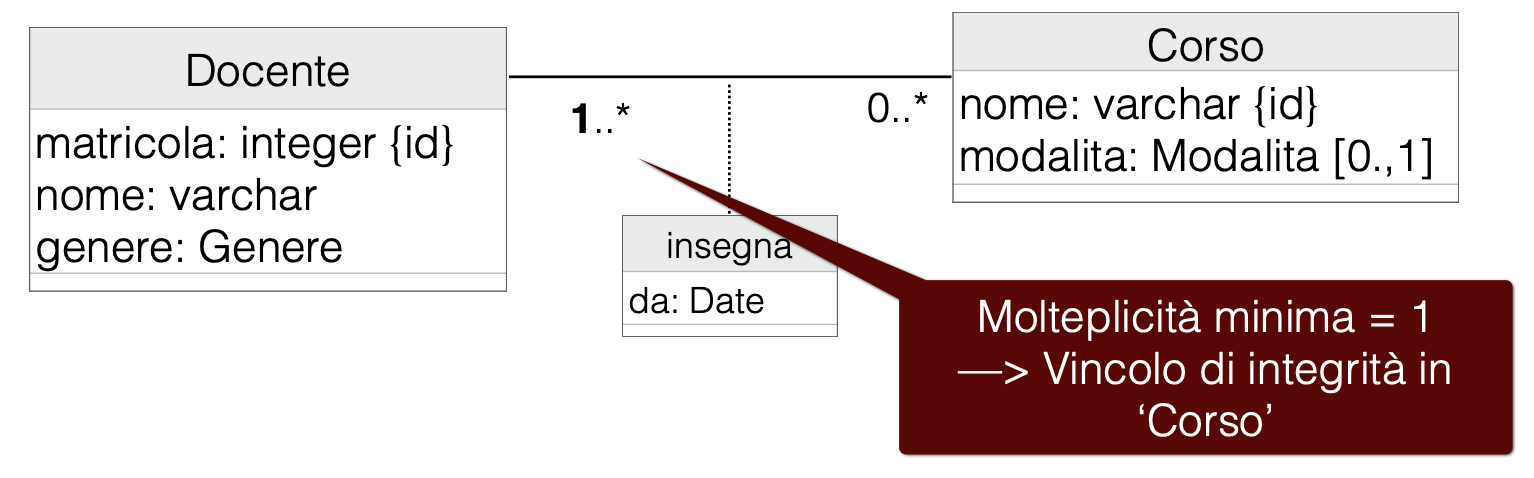

Caso 1..* -- 0..*

1..* -- 1..*

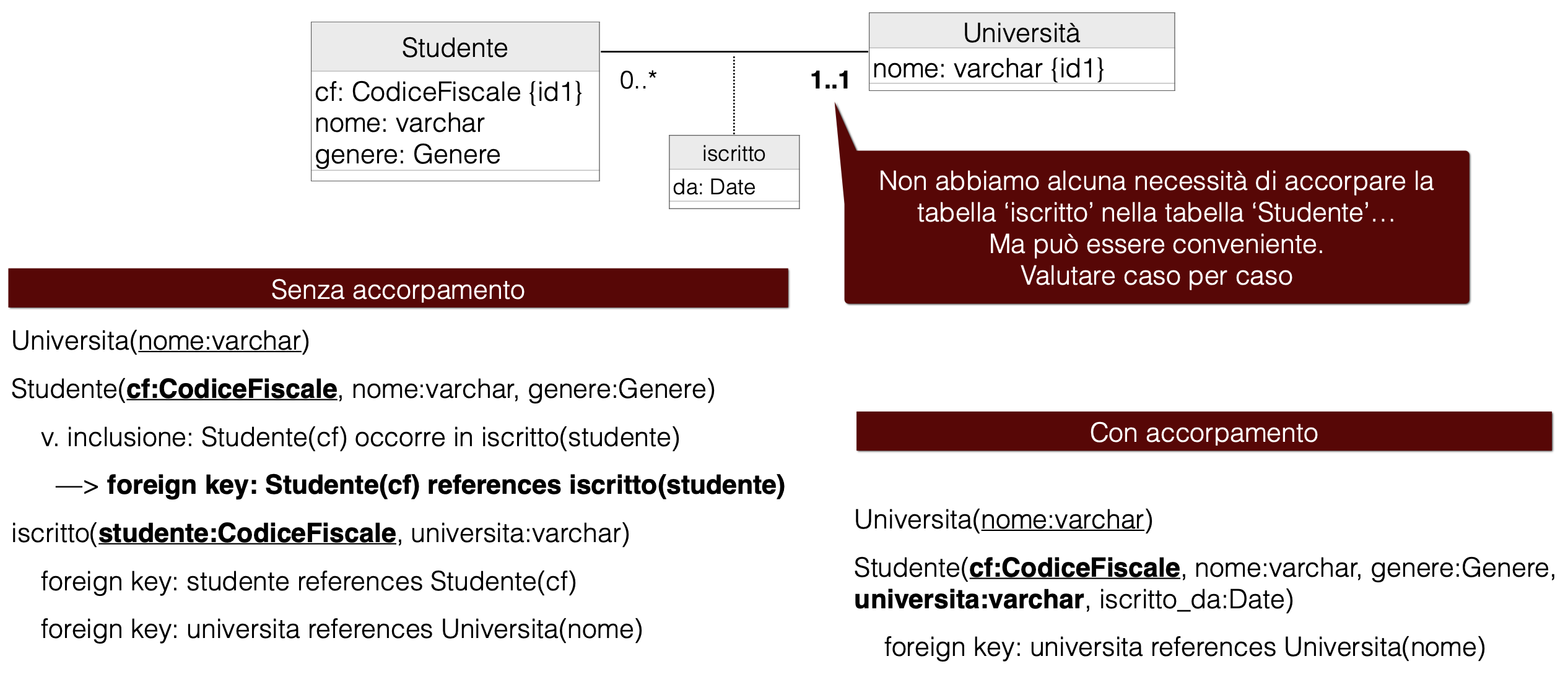

Caso Accorpamento

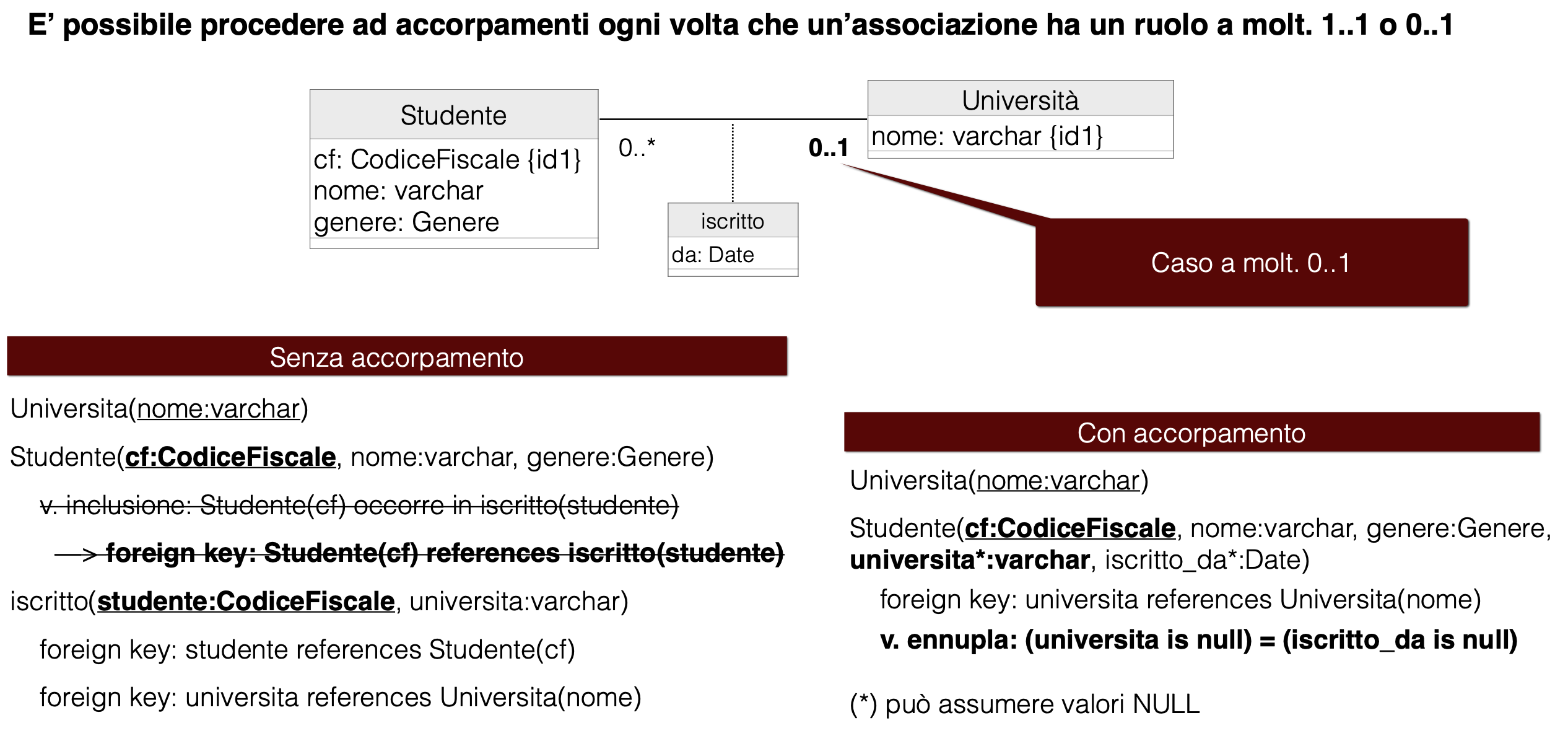

Caso 0..* -- 1..1

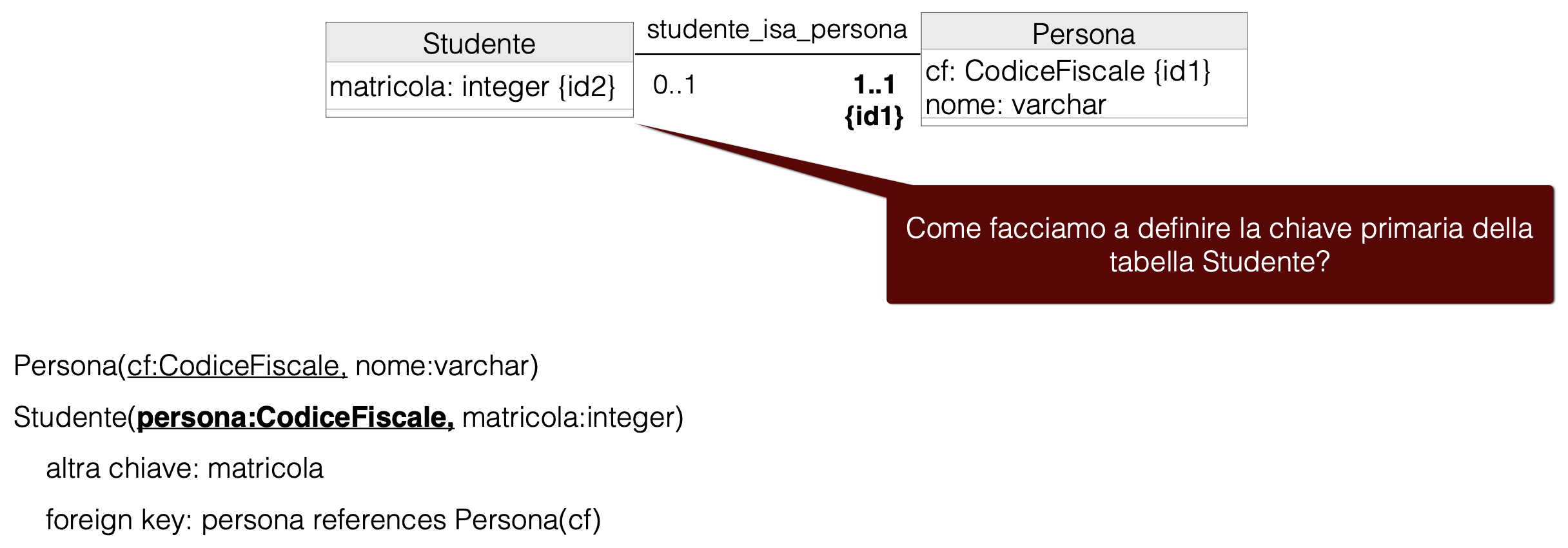

Caso 0..1 -- 1..1 {id}

Caso 0..* -- 0..1
